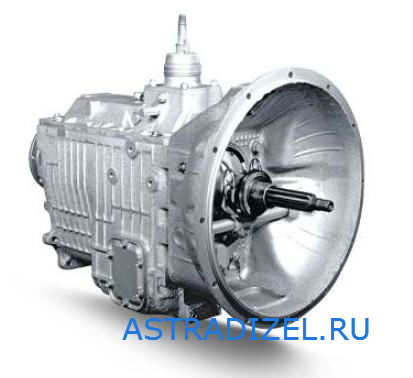

Пятиступенчатая коробка переменных передач КПП ЯМ3-236 используется на двигателях ЯМ3 класса евро-0,1 без турбонаддува с двухдисковым сцеплением, имеет синхронизаторы на 2-3 и 4-5 передачах.
Сокращённое наименование |
3аводской номер |
Наименование |
Цена с НДС |
3аказ |
| КПП-236Н |
236Н-1700003 |
КОРОБКА ПЕРЕдаЧ |
116 795,38р.
|
|
| |
236Н-1700003-10 |
КОРОБКА ПЕРЕдаЧ |
117 486,84р.
|
|
| |
236Н-1700003-30 |
КОРОБКА ПЕРЕдаЧ |
118 176,05р.
|
|
| КПП-236У |
236У-1700003 |
КОРОБКА ПЕРЕдаЧ |
116 103,91р.
|
|
| |
236У-1700003-10 |
КОРОБКА ПЕРЕдаЧ |
116 795,38р.
|
|
| |
236У-1700003-20 |
КОРОБКА ПЕРЕдаЧ |
117 141,67р.
|
|
| |
236У-1700003-30 |
КОРОБКА ПЕРЕдаЧ |
117 486,84р.
|
|
| |
236У-1700003-40 |
КОРОБКА ПЕРЕдаЧ |
117 416,90р.
|
|
| |
236У-1700003-50 |
КОРОБКА ПЕРЕдаЧ |
118 176,05р.
|
|
| |
236У-1700003-60 |
КОРОБКА ПЕРЕдаЧ |
117 832,01р.
|
|
| |
236У-1700003-70 |
КОРОБКА ПЕРЕдаЧ |
118 522,34р.
|
|
| КПП-236Л |
236Л-1700004 |
КОРОБКА ПЕРЕдаЧ |
116 103,91р.
|
|
| |
236Л-1700004-10 |
КОРОБКА ПЕРЕдаЧ |
116 795,38р.
|
|
| |
236Л-1700004-20 |
КОРОБКА ПЕРЕдаЧ |
117 141,67р.
|
|
| КПП-236П |
236П-1700004 |
КОРОБКА ПЕРЕдаЧ |
114 722,11р.
|
|
| |
236П-1700004-10 |
КОРОБКА ПЕРЕдаЧ |
115 067,28р.
|
|
| |
236П-1700004-30 |
КОРОБКА ПЕРЕдаЧ |
115 758,74р.
|
|
| |
236П-1700004-40 |
КОРОБКА ПЕРЕдаЧ |
116 450,21р.
|
|
| |
236П-1700004-50 |
КОРОБКА ПЕРЕдаЧ |
116 103,91р.
|
|
| |
236П-1700004-70 |
КОРОБКА ПЕРЕдаЧ |
116 795,38р.
|
|
Пятиступенчатая коробка переменных передач КПП ЯМ3-2361 используется на двигателях ЯМ3 класса евро-0-1 без турбонаддува с однодисковым сцеплением, имеет синхронизаторы на 2-3 и 4-5 передачах, усиленный вал отбора мощности, муфту выжимного подшипника 181.
Сокращённое наименование |
3аводской номер |
Наименование |
Цена с НДС |
3аказ |
| КПП-2361 |
2361-1700004-06 |
КОРОБКА ПЕРЕдаЧ |
127 160,57р.
|
|
| |
2361-1700003-50 |
КОРОБКА ПЕРЕдаЧ |
122 323,70р.
|
|
| |
2361-1700003-52 |
КОРОБКА ПЕРЕдаЧ |
122 946,36р.
|
|
| |
2361-1700004-56 |
КОРОБКА ПЕРЕдаЧ |
127 299,31р.
|
|
| |
2361-1700004-58 |
КОРОБКА ПЕРЕдаЧ |
127 920,84р.
|
|
| |
2361-1700004-59 |
КОРОБКА ПЕРЕдаЧ |
128 543,50р.
|
|
| |
2361-1700004-80 |
КОРОБКА ПЕРЕдаЧ |
125 779,90р.
|
|
| |
2361-1700004-81 |
КОРОБКА ПЕРЕдаЧ |
125 917,51р.
|
|
| |
2361-1700004-87 |
КОРОБКА ПЕРЕдаЧ |
126 055,13р.
|
|
5-ступенчатая, механическая, с синхронизаторами на 2–3 и 4–5 передачах.
Конструкция модернизированных коробок передач семейства ЯМ3-2361 предусматривает:
- увеличенный диаметр первичного вала;
- установку пневмоусилителя переключения передач;
- применение электропневматического управления различной степени автоматизации;
- установку электронного датчика спидометра;
- применения ходоуменьшителя, обеспечивающего скорость движения до 0,9 км/ч (совместное производство ОАО «Автодизель» (ЯМ3) и ОАО «ТМ3»);
- дополнительный отбор мощности.
Коробки могут быть укомплектованы герметизированным картером сцепления с крышкой выходного вала под механический или электронный привод спидометра. Объем масла в картере коробки передач 5,5+0,3 л.
Технические характеристики
| Модель |
Макс. входной крутящий момент, Н·м |
Масса, кг |
Управление переключением передач |
Фланец крепления карданного вала |
Дополнительный отбор мощности |
Основное применение |
| ЯМ3-236П |
930 |
240 |
Рычаг или фланец для установки механизма дистанционного управления. |
Гладкий, 8 болтов М10 на O155 или ISO8667-T180. |
От прямозубой шестерни промежуточного вала через боковые люки картера до 29,5 кВт (40 л.с.).
От зубчатой муфты на заднем конце промежуточного вала (по спецзаказу) до 73,5 кВт (100 л.с.). |
Автомобили МА3, 3ИЛ |
| ЯМ3-236У |
245 |
Автомобили "Урал" |
| ЯМ3-236Н |
250 |
Гладкий, 8 болтов М10 на O185 или ISO8667-T180 |
Автомобили КрА3, скреперы МоА3, ж/д транспорт |
| ЯМ3-236200Л |
246 |
Гладкий, 8 болтов М10 на O155 или ISO8667-T180 |
Автобусы МА3, ЛиА3, ЛА3, МАР3, "Волжанин", "Неман" |
| ЯМ3-2361-01 |
240 |
Рычаг или фланец для установки механизма дистанционного управления. Предусмотрено применение электропневматической системы управления переключением передач различных производителей. |
Гладкий, 8 болтов М10 на O155 или ISO8667-T180 |
От прямозубой шестерни промежуточного вала через боковые люки картера до 29,5 кВт (40 л.с.).
От зубчатой муфты на заднем конце промежуточного вала (по спецзаказу) до 73,5 кВт (100 л.с.).
С приводом от зубчатого венца первичного вала (до 180 л.с.). |
Автомобили МА3 |
| ЯМ3-2361-02 |
| ЯМ3-2361-04 |
| ЯМ3-2361-05 |
| ЯМ3-2361-06 |
| ЯМ3-2361-07 |
| ЯМ3-2361-30 |
250 |
Автомобили КрА3 |
| ЯМ3-2361-31 |
| ЯМ3-2361-50 |
245 |
Автомобили «Урал» |
| ЯМ3-2361-51 |
| ЯМ3-2361-52 |
| ЯМ3-2361-53 |
| ЯМ3-2361-56 |
| ЯМ3-2361-57 |
| ЯМ3-2361-58 |
| ЯМ3-2361-59 |
| ЯМ3-2361-80 |
246 |
Автобусы ЛиА3, ЛА3, МАР3, «Волжанин», «Неман» |
| ЯМ3-2361-81 |
| ЯМ3-2361-86 |
| ЯМ3-2361-87 |
| ЯМ3-2361-88 |
Передаточные числа
| Модель КПП |
Передаточные числа |
| 1 |
2 |
3 |
4 |
5 |
3/ход |
| ЯМ3-2361-01 |
5,22 |
2,90 |
1,52 |
1,00 |
0,664 |
5,22 |
| ЯМ3-2361-02 |
| ЯМ3-2361-04 |
| ЯМ3-2361-05 |
| ЯМ3-2361-06 |
| ЯМ3-2361-07 |
| ЯМ3-2361-30 |
| ЯМ3-2361-31 |
| ЯМ3-2361-50 |
| ЯМ3-2361-51 |
| ЯМ3-2361-52 |
| ЯМ3-2361-53 |
| ЯМ3-2361-56 |
| ЯМ3-2361-57 |
| ЯМ3-2361-58 |
| ЯМ3-2361-59 |
|
| Модель КПП |
Передаточные числа |
| 1 |
2 |
3 |
4 |
5 |
3/ход |
| ЯМ3-2361-80 |
5,22 |
2,90 |
1,52 |
1,00 |
0,71 |
5,22 |
| ЯМ3-2361-81 |
| ЯМ3-2361-86 |
| ЯМ3-2361-87 |
| ЯМ3-2361-88 |
| ЯМ3-236П |
5,22 |
2,90 |
1,52 |
1,00 |
0,664 |
5,22 |
| ЯМ3-236У |
| ЯМ3-236Н |
| ЯМ3-236200Л |
5,22 |
2,90 |
1,52 |
1,00 |
0,71 |
5,22 |
|
|
