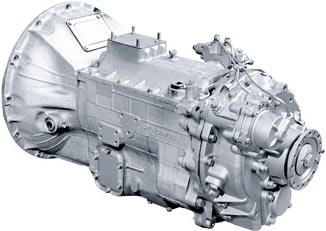

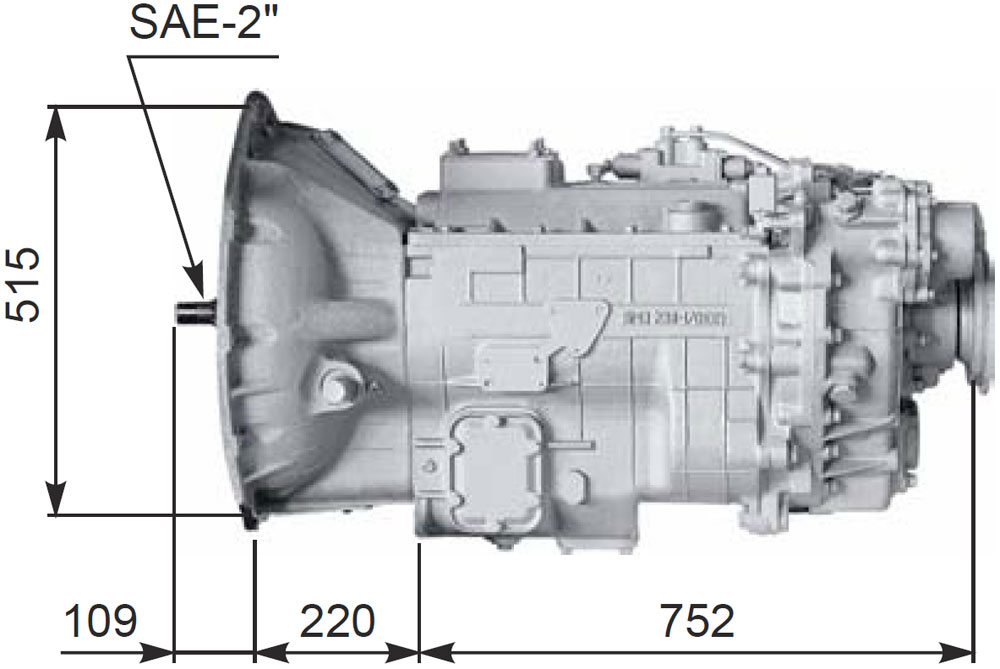

Восьмиступенчатая механическая коробка переменных передач ЯМ3-2381 пришла на смену морально устаревшей и снятой с пр-ва КПП ЯМ3-238А с делителем. КПП ЯМ3-2381 спроектирована на базе КПП ЯМ3-236 и добавлен планетарный демультипликатор ТМ3. Сейчас выпускается две модификации КПП-2381: КПП-2381-06 и КПП-2381-07 с выходом под отбор мощности.
8-ступенчатая, механическая; четырехступенчатая основная коробка с двухдиапазонным планетарным демультипликатором, с синхронизаторами на всех передачах переднего хода.
Конструкция модернизированных коробок передач семейства ЯМ3-2381 предусматривает:
- увеличенный диаметр первичного вала;
- установку пневмоусилителя переключения передач;
- применение электропневматического управления различной степени автоматизации;
- установку электронного датчика спидометра;
- применения ходоуменьшителя, обеспечивающего скорость движения до 0,9 км/ч (совместное производство ОАО «Автодизель» (ЯМ3) и ОАО «ТМ3»;
- дополнительный отбор мощности.
Коробки могут быть укомплектованы герметизированным картером сцепления с крышкой выходного вала под механический или электронный привод спидометра. Объем масла в картере коробки передач 11,5+0,5 л.
Технические характеристики
| Модель |
Макс. входной крутящий момент, Н·м |
Масса, кг |
Управление переключением передач |
Фланец крепления карданного вала |
Дополнительный отбор мощности |
Основное применение |
| ЯМ3-2381-02 |
1275 |
365 |
Рычаг или механизм для подсоединения дистанционного привода с выводом соединительного валика налево в основной коробке и полуавтоматическое пневматическое переключение демультипликатора с автоматической блокировкой включения низшего диапазона. |
Гладкий, 8 болтов М10 или М12 на O155 мм или ISO 8667-T180. |
От зубчатого венца на заднем конце промежуточного вала через вал отбора мощности до 73,5 кВт (100 л.с.).
От прямозубой шестерни промежуточного вала через боковой правый люк до 29,5 кВт (40 л.с.). |
Автомобили МА3 |
| ЯМ3-2381-05 |
| ЯМ3-2381-06 |
| ЯМ3-2381-07 |
| ЯМ3-2381-08 |
| ЯМ3-2381-23 |
Автомобили КрА3 |
| ЯМ3-2381-30 |
| ЯМ3-2381-31 |
| ЯМ3-2381-36 |
| ЯМ3-2381-52 |
Автомобили «Урал» |
Передаточные числа
| Модель КПП |
Передаточные числа |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
3/ход |
| ЯМ3-2381-02 |
7,3 |
4,86 |
3,50 |
2,48 |
2,09 |
1,39 |
1,00 |
0,71 |
10,46 |
| ЯМ3-2381-05 |
| ЯМ3-2381-06 |
| ЯМ3-2381-07 |
| ЯМ3-2381-08 |
| ЯМ3-2381-23 |
| ЯМ3-2381-30 |
| ЯМ3-2381-31 |
| ЯМ3-2381-36 |
| ЯМ3-2381-52 |
|
