6-ступенчатая, механическая, с синхронизаторами на всех передачах переднего хода.
Конструкция коробок передач нового поколения предусматривает:
- установку пневмоусилителя переключения передач;
- применение электропневматического управления различной степени автоматизации;
- блокировку запуска стартера при включенной передаче;
- установку электронного датчика спидометра;
- применения ходоуменьшителя;
- дополнительный отбор мощности до 100 л.с.
Коробки могут быть укомплектованы герметизированным картером сцепления. Объем масла в картере коробки передач 8+0,5 л.
ЯМ3-1306 и ЯМ3-1406 отличаются от базовых моделей ЯМ3-336 и ЯМ3-3361 наличием косозубых шестерен 1-й передачи и заднего хода.

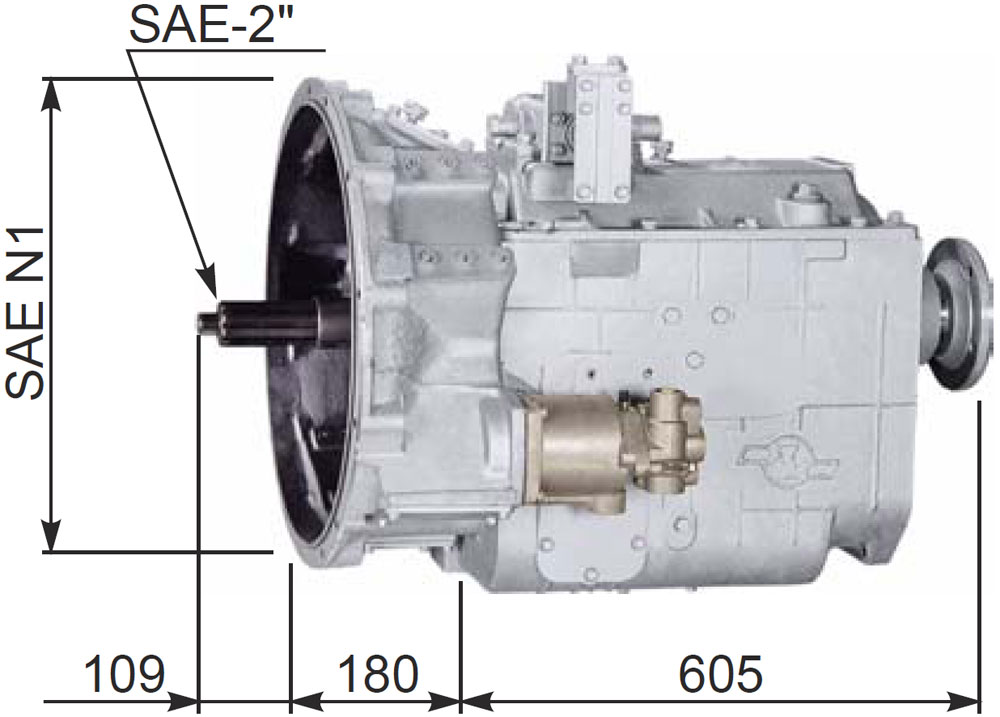

ЯМ3-1306-100 и ЯМ3-1406-100 отличаются от переходных моделей ЯМ3-1306 и ЯМ3-1406 наличием картера сцепления с размерами по SAE N1 с люком для установки фланцевого пневматического усилителя выключения сцепления.
Технические характеристики
| Модель |
Макс. входной крутящий момент, Н·м |
Масса, кг |
Управление переключением передач |
Фланец крепления карданного вала |
Дополнительный отбор мощности |
Основное применение |
ЯМ3-336
(базовая модель) |
1200 |
285 |
Рычаг или механизм для подсоединения дистанционного привода с выводом соединительного валика налево или направо. |
ISO 8667-T180 |
От зубчатого венца на заднем конце промежуточного вала до 73,5 кВт (100 л.с.) и от косозубой шестерни промежуточного вала через боковой правый люк до 44 кВт (60 л.с). |
Автомобили МА3 |
| ЯМ3-336-20 |
| ЯМ3-336-21 |
Капотные автомобили «Урал» |
| ЯМ3-336-22 |
Бескапотные автомобили «Урал» |
| ЯМ3-3361 |
1350 |
Автобусы ЛиА3, МА3, ЛА3, «Волжанин» |
| ЯМ3-3361-21 |
Капотные автомобили "Урал» |
| ЯМ3-3361-22 |
Бескапотные автомобили «Урал» |
ЯМ3-1306*
(переходная модель) |
1275 |
270 |
Автомобили МА3 |
ЯМ3-1306-100*
(новое поколение) |
ЯМ3-1306-150*
(новое поколение) |
Автомобили «Урал», «КрА3» |
ЯМ3-1406*
(переходная модель) |
1375 |
Автобусы ЛиА3, МА3, ЛА3, «Волжанин» |
ЯМ3-1406-100*
(новое поколение) |
* Для двигателей с картером маховика по SAE N1.
Передаточные числа
| Модель КПП |
Передаточные числа |
| 1 |
2 |
3 |
4 |
5 |
6 |
3/ход |
ЯМ3-336
(базовая модель) |
6,39 |
3,65 |
2,23 |
1,42 |
1,00 |
0,75 |
6,00 |
| ЯМ3-336-20 |
| ЯМ3-336-21 |
| ЯМ3-336-22 |
| ЯМ3-3361 |
5,85 |
3,34 |
2,04 |
1,30 |
1,00 |
0,792 |
5,49 |
| ЯМ3-3361-21 |
| ЯМ3-3361-22 |
ЯМ3-1306*
(переходная модель) |
6,39 |
3,65 |
2,23 |
1,42 |
1,00 |
0,75 |
6,00 |
ЯМ3-1306-100*
(новое поколение) |
ЯМ3-1306-150*
(новое поколение) |
ЯМ3-1406*
(переходная модель) |
5,85 |
3,34 |
2,04 |
1,30 |
1,00 |
0,792 |
5,49 |
ЯМ3-1406-100*
(новое поколение) |
|
