Двигатели серии ЯМ3-238 без турбонаддува, класса евро-0, мощностью 240л.с., были разработаны в 60-х годах прошлого века, с того времени в конструкции двигателя произошли многочисленные изменения улучшающие их эксплуатационные характеристики. Последний каталог 2000г не учитывает многочисленные изменения произошедшие в последние годы, а это изменения конструкции блока цилиндров (три раза), изменение гильза-поршневой группы, изменение в головках цилиндров, ТНВД, привод ТНВД, передняя крышка двигателя, привод вентилятора, масляные и топливные фильтры, топливные трубки, форсунки, распылители и т.д. Поэтому при заказе запчастей для ремонта необходимо учитывать год выпуска двигателя. Так же разработаны многочисленные модификации двигателя ЯМ3-238 для использования на различных шасси и установках. |
Сокращённое наименование |
3аводской номер |
Наименование |
Цена с НДС |
3аказ |
|
238М2-1000016 |
ДВИГ.С КП ОСН.КОМПЛ. |
884 126,40р.
|
|
|
238М2-1000016-32 |
ДВИГ.С КП 32.КОМПЛ. |
885 367,20р.
|
|
|
238М2-1000016-34 |
ДВИГ.С КП 34.КОМПЛ. |
887 059,20р.
|
|
|
238М2-1000016-39 |
ДВИГ.С КП 39.КОМПЛ. |
888 751,20р.
|
|
|
238М2-1000016-40 |
ДВИГ.С КП 40.КОМПЛ. |
897 098,40р.
|
|
|
238М2-1000016-41 |
ДВИГ.С КП 41.КОМПЛ. |
891 796,80р.
|
|
|
238М2-1000016-48 |
ДВИГ.C КП И СЦ.48 К |
893 376,00р.
|
|
|
238М2-1000018 |
ДВИГ.С КП 2 КОМПЛ. |
894 842,40р.
|
|
|
238М2-1000019 |
ДВИГ.С КП 3КОМПЛ. |
908 942,40р.
|
|
|
238М2-1000020 |
ДВИГ.С КП 4 КОМПЛ. |
909 506,40р.
|
|
|
238М2-1000021 |
ДВИГ.С КП 5 КОМПЛ. |
899 692,80р.
|
|
|
238М2-1000022 |
ДВИГ.С КП 6 КОМПЛ. |
901 159,20р.
|
|
|
238М2-1000023-А |
ДВИГ.С КП 7 КОМПЛ. |
898 000,80р.
|
|
|
238М2-1000028 |
ДВИГ.С КП 12 КОМПЛ. |
904 317,60р.
|
|
|
238М2-1000060 |
ДВИГ.С КП 20 КОМПЛ. |
906 009,60р.
|
|
|
238М2-1000066 |
ДВИГ. С КП 26 КОМПЛ. |
907 588,80р.
|
|
|
238М2Э-1000146-56 |
ДВИГ.Б/КП СО СЦ 56К. |
786 554,40р.
|
|
|
238М2-1000156 |
ДВИГ.Б/КП СО СЦ. 10К. |
781 929,60р.
|
|
|
238М2-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
741 772,80р.
|
|
|
238М2-1000186-30 |
ДВИГ.Б/КП И СЦ.30 К |
723 837,60р.
|
|
|
238М2-1000186-32 |
ДВИГ.Б/КП И СЦ.32 К |
725 416,80р.
|
|
|
238М2-1000186-34 |
ДВИГ.Б/КП И СЦ.34 К |
726 883,20р.
|
|
|
238М2-1000186-48 |
ДВ. без КП И СЦ |
728 462,40р.
|
|
|
238М2-1000186-51 |
ДВ. без КП И СЦ |
730 041,60р.
|
|
|
238М2-1000188 |
ДВИГ.Б/КП И СЦ. 2К. |
733 312,80р.
|
|
|
238М2-1000190 |
ДВИГ.Б/КП И СЦ. 4К. |
774 597,60р.
|
|
|
238М2-1000191 |
ДВИГ.Б/КП И СЦ. 5К. |
757 564,80р.
|
|
|
238М2-1000192 |
ДВИГ. Б/КП И СЦ. 6К. |
748 992,00р.
|
|
|
238М2-1000197 |
ДВИГ.Б/КП СЦ 11К. |
739 516,80р.
|
|
|
238М2-1000198 |
ДВИГ.Б/КП СЦ 12К. |
741 096,00р.
|
|
|
238М2-1000207 |
ДВИГ.Б/КП СЦ 21 К. |
749 443,20р.
|
|
|
238М2-1000257 |
ДВИГ.Б/КП СЦ 26К. |
744 367,20р.
|
|
|
238АМ2-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
692 592,00р.
|
|
|
238АМ2-1000017 |
ДВИГ.С КП И СЦ.1КОМП |
835 171,20р.
|
|
|
238АМ2-1000187 |
ДВИГ.Б/КП И СЦ. 1К. |
689 433,60р.
|
|
|
238АМ2-1000148 |
ДВИГ.Б/КП СО СЦ. 2К. |
722 145,60р.
|
|
|
238АМ2-1000189 |
ДВИГ.Б/КП И СЦ. 3К. |
695 863,20р.
|
|
|
238ВМ-1000146 |
ДВИГ.Б/КП СО СЦ.ОС.К |
855 700,80р.
|
|
|
238ГМ2-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
704 774,40р.
|
|
|
238ГМ2-1000146 |
ДВИГ.Б/КП СО СЦ.ОС.К |
743 352,00р.
|
|
|
238ГМ2-1000147 |
ДВИГ.Б/КП СО СЦ. 1К |
723 724,80р.
|
|
|
238ГМ2-1000148 |
ДВИГ.Б/КП СО СЦ. 2К. |
742 449,60р.
|
|
|
238ГМ2-1000149 |
ДВИГ.Б/КП СО СЦ. 3К. |
736 922,40р.
|
|
|
238КМ2-1000149 |
ДВИГ.Б/КП СО СЦ. 3К. |
Warning: file(pricetxt/price-1.txt) [function.file]: failed to open stream: No such file or directory in /home/astast/1.astast.z8.ru/docs/dvigyamz/v83.php on line 764
|
|
|
238КМ2-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
Warning: file(pricetxt/price-1.txt) [function.file]: failed to open stream: No such file or directory in /home/astast/1.astast.z8.ru/docs/dvigyamz/v83.php on line 777
|
|
|
238АК-1000146 |
ДВИГ.Б/КП СО СЦ.ОС.К |
796 593,60р.
|
|
|
238АК-1000187 |
ДВИГ.Б КП И СЦ.1.К |
756 662,40р.
|
|
|
238АК-1000150 |
ДВИГ.Б/КП СО СЦ 4 К. |
805 392,00р.
|
|
| ЯМ3-238ИМ2 без КПП |
238ИМ2-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
690 787,20р.
|
|
|
Двигатели ЯМ3-238М2, класса евро-0, дизельные , шестицилиндровые, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим объемом 14,86л, с непосредственным впрыском топлива, без турбонаддува, с жидкостным охлаждением.
На двигателе ЯМ3-238М2 устанавливается двухдисковое сцепление ЯМ3-238К, шестиступенчатая коробка переменных передач ЯМ3-236П,У,Л и механизмы отбора мощности.
Двигатели предназначены для установки на автомобили «Урал», МА3, КрА3; скрепер МоА3-6014; одноосный тягач МоА3-6442; бульдозер Д3-240С (3АО «Челябинские Строительно-Дорожные Машины»); судовые двигатели и дизель-редукторные агрегаты; кормоуборочные комбайны; путеремонтные машины; моторные платформы; ж/д краны; автомотрисы; шнекороторные снегоочистители; дизель-электростанции и электроагрегаты АД100, ЭД100 мощностью 100 кВт (ОАО «Электроагрегат», Курск); дизель-генераторные установки (3АО «Тюмень-судокомплект»); самоходный каток МоА3-6442-9890..
Срок действия гарантии 12 месяцев с момента установки на шасси (установка на шасси должна быть не позднее 6 месяцев с момента отгрузки двигателя с ЯМ3). |
Технические характеристики
| Модель |
ЯМ3-238М2 |
ЯМ3-238М2-2 |
ЯМ3-238М2-4 |
ЯМ3-238М2-5 |
ЯМ3-238М2-6 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
176 (240) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
883 (90) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
214 (157) |
| Сцепление |
— |
ЯМ3-238 |
| КПП |
— |
ЯМ3-236Н |
ЯМ3-236Н |
ЯМ3-236П |
ЯМ3-236У |
| Габариты, мм |
1220x1005x1220 |
2045x1005x1220 |
2045x1005x1030 |
2045x1045x1070 |
2045x980x1085 |
| Масса, кг |
1075 |
1390 |
1380 |
1375 |
1390 |
| ТНВД |
80.5-30 |
| Генератор, модель |
1322.3771 или Г273 В2 |
1702.3771 |
1322.3771 |
1702.3771 |
| Применяемость |
Судовые двигатели (ОАО «Богородский машзавод»); судовые дизель-редукторные агрегаты (3АО «Тюмень-судокомплект») |
Путеремонтные машины Р-2000, ВПР-1250, ВПРС-500 (ОАО «Калугапутьмаш»); моторные платформы МПД-2; ж/д краны КЖС-16, КЖ-462, КЖ-562, КЖ-661 (ОАО «Кировский машзавод 1 Мая»); автомотрисы АГД-1А, АС-5, АРВ-1 (ОАО «Муромтепловоз») |
Самосвал КрА3-6510; бортовой автомобиль, шасси КрА3-65101-40 (ХК «АвтоКрА3») — в запчасти |
Автомобили, шасси МА3-53366, МА3-63038; седельный тягач МА3-54329; самосвалы МА3-55513, МА3-55514; лесовоз МА3-543400 — в запчасти |
Автомобили, шасси «Урал-432007-31» и их комплектации — в запчасти |
|
| Модель |
ЯМ3-238М2-10 |
ЯМ3-238М2-11 |
ЯМ3-238М2-12 |
ЯМ3-238М2-20 |
ЯМ3-238М2-21 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
176 (240) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
883 (90) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
214 (157) |
227 (167)* |
| Сцепление |
МОМ со сцеплением ЯМ3-238 |
— |
ЯМ3-182 |
— |
| КПП |
— |
ЯМ3-236У3 |
ЯМ3-236У5 |
— |
| Габариты, мм |
1575x1005x1220 |
1220x1005x1220 |
2045x980x1085 |
2100x980x1085 |
1220x1005x1085 |
| Масса, кг |
1210 |
1075 |
1390 |
1370 |
1075 |
| ТНВД |
80.5-30 |
80.5-30 |
80.5-30 |
80.5-30 |
80.5-30 |
| Генератор, модель |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
1322.3771 или Г273 В2 |
| Применяемость |
Шнекороторные снегоочистители ДЭ-210Б-1М (-3М) (ОАО «Севдормаш», Северодвинск) |
Дизель-электростанции и электроагрегаты АД100, ЭД100 мощностью 100 кВт (ОАО «Электроагрегат», Курск); дизель-генераторные установки (3АО «Тюмень-судокомплект») |
Автомобили, шасси «Урал-4320-31, Урал-43202-31, Урал-43203-31»; самосвалы «Урал-5557-30» и их модификации |
Автомобиль «Урал-4320-31» с обеспечением бродоходимости 1,7 м — в запчасти |
Бульдозер Д3-240С (3АО «Челябинские Строительно-Дорожные Машины») |
* Удельный расход топлива при номинальной мощности
|
| Модель |
ЯМ3-238М2-26 |
ЯМ3-238М2-30 |
ЯМ3-238М2-32 |
ЯМ3-238М2-38 |
ЯМ3-238М2-39 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
176 (240) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
883 (90) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
214 (157) |
227 (167)* |
214 (157) |
214 (157) |
214 (157) |
| Сцепление |
ЯМ3-182 |
— |
ЯМ3-238 |
ЯМ3-238 |
ЯМ3-182 |
| КПП |
ЯМ3-236У3 |
— |
ЯМ3-236У4 |
ЯМ3-236У6 |
ЯМ3-236У2 |
| Габариты, мм |
2100x980x1085 |
1220x1005x1070 |
2100x980x1085 |
2100x980x1085 |
2045x980x1085 |
| Масса, кг |
1370 |
1075 |
1390 |
1390 |
1390 |
| ТНВД |
80.5-30 |
80.5-30 |
80.5-30 |
| Генератор, модель |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
1702.3771 |
1702.3771 |
| Применяемость |
Автомобиль Урал-432007-31 (база ЯМ3-238М2-6 с фрикционной муфтой привода) |
Кормоуборочный комбайн «Марал» Е-281 (ООО СП «Кировец-Ланд Техник», С.-Петербург) |
Автомобиль Урал-4320-31 с обеспечением бродоходимости 1,7 м |
Автомобили «Урал» 6x6: «Урал-4320, -4320-0911», «Урал-432009», «Урал-55571», «Урал-44202» и их модификации (брод 1,7 м) — в запчасти |
Автомобили «Урал»: «Урал-4320-31, -43202-31, -43203-31»; самосвалы «Урал-5557-30» и их модификации |
* Удельный расход топлива при номинальной мощности
|
| Модель |
ЯМ3-238М2-40 |
ЯМ3-238М2-41 |
ЯМ3-238М2-45 |
ЯМ3-238М2-48 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
176 (240) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
883 (90) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
214 (157) |
214 (157) |
214 (157) |
214 (157) |
| Сцепление |
ЯМ3-238 |
ЯМ3-182 |
— |
ЯМ3-182-15 |
| КПП |
ЯМ3-236У4 |
ЯМ3-236У2 |
— |
ЯМ3-2361-58 |
| Габариты, мм |
2100x980x1085 |
2100x980x1085 |
1220x1005x1220 |
2100x980x1085 |
| Масса, кг |
1390 |
1370 |
1075 |
1390 |
| ТНВД |
80.5-30 |
80.5-30 |
80.5-30 |
80.5-30 |
| Генератор, модель |
1702.3771 |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
| Применяемость |
Автомобиль 6x6 «Урал-4320-31» |
Автомобиль «Урал-432007-31» (с фрикционной муфтой привода) |
Электроагрегаты АД-100 мощностью 100 кВт производства ОАО «Автодизель» (ЯМ3) |
Автомобили «Урал» 6x6: «Урал-4320-31, -4320-0911-30», «Урал-432009-31», «Урал-55571 -30», «Урал-44202-30» и их модификации (брод 1,7 м) |
* Удельный расход топлива при номинальной мощности.
 |

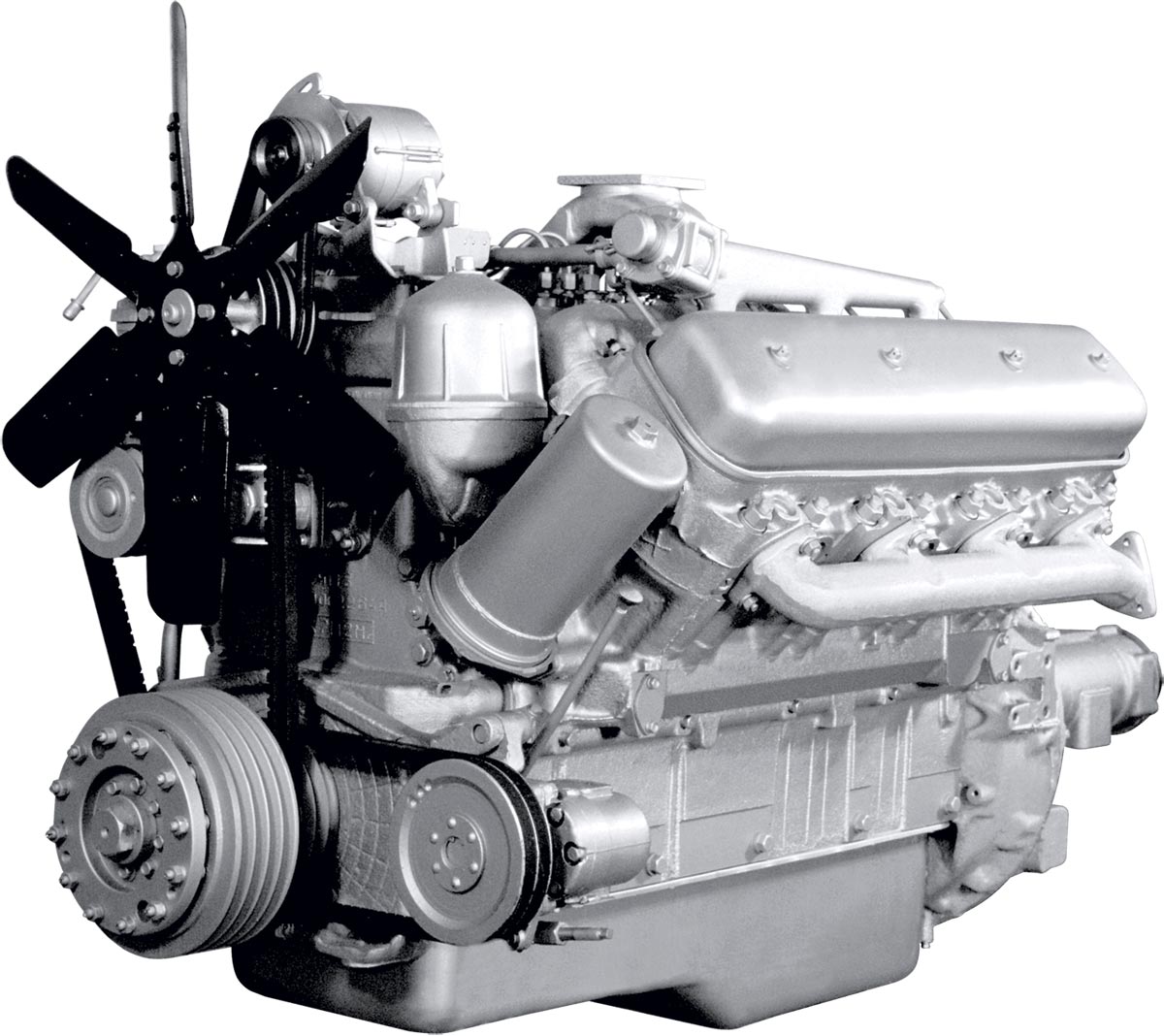

Двигатели ЯМ3-238АК, класса евро-0, дизельные , шестицилиндровые, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, без турбонаддува, с жикостным охлажением.
На двигателе ЯМ3-238АК могут устанавливаться механизмы отбора мощьности. |
| Модель |
ЯМ3-238АК |
ЯМ3-238АК-1 |
ЯМ3-238АК-2 |
ЯМ3-238АК-4 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
173 (235) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
932 (95) |
| Частота при максимальном крутящем моменте, об/мин |
1300–1500 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
220 (162) |
| Сцепление |
Механизм отбора мощности |
— |
Механизм отбора мощности |
Механизм отбора мощности со сцеплением ЯМ3-182 |
| КПП |
— |
| Габариты, мм |
2100x980x1030 |
1200x1005x1070 |
2100x980x1030 |
1800x980x1030 |
| Масса, кг |
1250 |
1080 |
1250 |
1200 |
| ТНВД |
808.5 |
| Генератор, модель |
Г1000ВК.11.1 |
— |
— |
4008.3771-49 |
| Применяемость |
Комбайн «Дон-1500Б» (ООО «К3 «Ростсельмаш») |
Комбайн кормоуборочный КСК-600 (ПО «Гомсельмаш») |
Комбайн СКР-7 «Кубань» (ОАО «Краснодар-рисмаш») |
Комбайны КЭС-9-1 «Славутич», КСКУ-6АС «Херсонец-200» (ОАО «Херсонские комбайны») |
| Модель |
ЯМ3-238ГМ2 |
ЯМ3-238ГМ2-2 |
ЯМ3-238ГМ2-3 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
132 (180) |
| Частота вращения, об/мин |
1700 |
| Максимальный крутящий момент, Н·м (кгс·м) |
— |
— |
— |
— |
| Частота при максимальном крутящем моменте, об/мин |
— |
— |
— |
— |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
220 (162) |
| Сцепление |
ЯМ3-238 |
— |
ЯМ3-238 |
| КПП |
— |
— |
— |
— |
| Габариты, мм |
1440x1005x1220 |
1220x1005x1220 |
1440x1005x1220 |
| Масса, кг |
1170 |
1075 |
1175 |
| ТНВД |
809.5-20 |
| Генератор, модель |
1322.3771 или Г273 В2 |
1702.3771 |
| Применяемость |
Экскаваторы ЭО-5124А, ЭО-41211, ЭО-5126, ЭО-5221 (ОАО «ВЭКС», Воронеж); экскаватор ЭО-5126 (ФГУП «ПО «Уралвагонзавод», Нижний Тагил); экскаватор ЭО-5116; бурильная машина БМ-2501 (ОАО «ЭКСКО», Кострома) |
Судовые двигатели (ОАО «Богородский машзавод») |
Экскаваторы ЭО-4225А-06, ЭО-4225А-07; лесопромышленные машины МЛ-119А, МЛ-152 (ОАО «Экскаваторный завод «Ковровец»); катера КС-101, КС-102, КС-104 и их модификации (ОАО «Костромской судомеханический завод») |
Валочно-пакетирующая машина ЛП-19Б; экскаваторы (ООО «Лестехком», Йошкар-Ола) |
| Модель |
ЯМ3-238КМ2 |
ЯМ3-238КМ2-3 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
140 (190) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
687 (70) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
238 (175) |
| Сцепление |
— |
ЯМ3-182 |
| КПП |
— |
— |
| Габариты, мм |
1195x1005x1220 |
1235x1005x1060 |
| Масса, кг |
1075 |
1120 |
| ТНВД |
802.5-20 |
| Генератор, модель |
1702.3771 |
4055.3771-49 |
| Применяемость |
Самосвальные автопоезда для подземных работ МоА3-1405-9586, МоА3-740511-9586 |
Гусеничный трактор ХТ3-181 (ОАО «Харьковский тракторный завод») |
| Модель |
ЯМ3-238ВМ |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
176 (240) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
883 (90) |
| Частота при максимальном крутящем моменте, об/мин |
1250–1450 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
220 (162)* |
| Сцепление |
ЯМ3-238 |
| КПП |
— |
| Габариты, мм |
1225x1005x1035 |
| Масса, кг |
1105 |
| ТНВД |
80.7-20 |
| Генератор, модель |
— |
| Применяемость |
Специзделия МТ-ЛБ (ОАО «Муромтепловоз») |
|
|
