Двигатели ЯМЗ-238Б,Д, БЕ,ДЕ,БЕ2,ДЕ2,7511 это глубоко-модифицированные двигатели ЯМЗ-238М2, установка турбонаддува повысило мощность до 300-330л.с.. На двигателях ЯМЗ-238БЕ,ДЕ добавлен жидкостно-маслянный теплообменник и охладитель надувочного воздуха на шасси автомобиля, что повысило эксплуатационные характеристики до евро-1. Применение соответствующей топливной аппаратуры на двигателях ЯМЗ-238БЕ2,ДЕ2 повысило их класс до евро-2. Высокофорсированные двигатели ЯМЗ-7511,7514 имеют мощность 400л.с. и относятся к классу евро-2. |
Сокращённое наименование |
Заводской номер |
Наименование |
Цена с НДС |
Заказ |
| ЯМЗ-238Б-31 с КПП |
238Б-1000016-31 |
ДВИГ.С КП 31КОМПЛ. |
1 210 456,80р.
|
|
| ЯМЗ-238Б-5 с КПП |
238Б-1000021 |
ДВИГ.С КП 5КОМПЛ. |
1 202 560,80р.
|
|
| ЯМЗ-238Б-20 с КПП |
238Б-1000060 |
ДВИГ.С КП 20 КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238Б-23 с КПП |
238Б-1000063 |
ДВИГ.С КП 23 КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238Б-14 без КПП с МОМ |
238Б-1000160 |
ДВИГ.Б/КП СО СЦ. 14К |
963 086,40р.
|
|
| ЯМЗ-238Б-1 без КПП |
238Б-1000187 |
ДВИГ.Б/КП И СЦ. 1К. |
914 469,60р.
|
|
| ЯМЗ-238Б-2 без КПП |
238Б-1000188 |
ДВИГ.Б/КП И СЦ. 2К. |
915 823,20р.
|
|
| ЯМЗ-238Б-3 без КПП |
238Б-1000189 |
ДВИГ.Б/КП И СЦ. 3К. |
910 747,20р.
|
|
| ЯМЗ-238Б-5 без КПП |
238Б-1000191 |
ДВИГ.Б/КП И СЦ 5К |
912 326,40р.
|
|
| ЯМЗ-238Б-19 без КПП |
238Б-1000205 |
ДВИГ.Б/КП И СЦ 19К |
913 680,00р.
|
|
| ЯМЗ-238Б-21 без КПП |
238Б-1000207 |
ДВИГ.Б/КП И СЦ 21К |
936 352,80р.
|
|
| ЯМЗ-238Б-22 без КПП |
238Б-1000208 |
ДВИГ.Б/КП И СЦ 22К |
918 304,80р.
|
|
| ЯМЗ-238Б-23 без КПП |
238Б-1000209 |
ДВИГ.Б/КП И СЦ 23К |
920 222,40р.
|
|
| ЯМЗ-238Б-25 без КПП |
238Б-1000256 |
ДВИГ.Б/КП И СЦ 25К |
928 344,00р.
|
|
| ЯМЗ-238Б-26 без КПП |
238Б-1000257 |
ДВИГ.Б/КП И СЦ 26К |
923 042,40р.
|
|
| ЯМЗ-238БЛ-1 без КПП со сц. |
238БЛ-1000147 |
ДВИГ.Б/КП СО СЦ. 1К. |
963 988,80р.
|
|
| ЯМЗ-238БВ без КПП со сц. |
238БВ-1000146 |
ДВИГ.Б/КП СО СЦ. ОСН.К |
956 092,80р.
|
|
| ЯМЗ-238БН без КПП |
238БН-1000186 |
ДВИГ.Б/КП И СЦ. ОСН.К |
898 677,60р.
|
|
| ЯМЗ-238БК-2 без КПП |
238БК-1000188 |
ДВИГ.Б/КП И СЦ. 2К. |
960 943,20р.
|
|
| ЯМЗ-238БК-3 без КПП |
238БК-1000189 |
ДВИГ.Б/КП И СЦ. 3К. |
969 177,60р.
|
|
| ЯМЗ-238Д-8 с КПП |
238Д-1000024 |
ДВИГ.С КП 8 КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238Д-19 с КПП |
238Д-1000035 |
ДВИГ. С КП 19-й КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238Д без КПП со сц. |
238Д-1000146 |
ДВИГ.Б/КП СО СЦ. ОСН.К. |
1 017 456,00р.
|
|
| ЯМЗ-238Д без КПП |
238Д-1000186 |
ДВИГ.Б/КП И СЦ. ОСН.К. |
1 018 132,80р.
|
|
| ЯМЗ-238Д-31 без КПП |
238Д-1000186-31 |
ДВИГ.Б/КП И СЦ. 31К. |
1 012 718,40р.
|
|
| ЯМЗ-238Д-1 без КПП |
238Д-1000187 |
ДВИГ.Б/КП И СЦ. 1К. |
1 036 970,40р.
|
|
| ЯМЗ-238Д-2 без КПП |
238Д-1000188 |
ДВИГ.Б/КП И СЦ. 2К. |
1 035 278,40р.
|
|
| ЯМЗ-238Д-8 без КПП |
238Д-1000194 |
ДВИГ.Б/КП И СЦ 8К |
1 026 705,60р.
|
|
| ЯМЗ-238Д-18 без КПП |
238Д-1000204 |
ДВИГ.Б/КП И СЦ 18К |
1 034 601,60р.
|
|
| ЯМЗ-238Д-19 без КПП |
238Д-1000205 |
ДВИГ.Б/КП И СЦ 19К |
1 031 443,20р.
|
|
| ЯМЗ-238ДИ без КПП |
238ДИ-1000186 |
ДВИГ. Б/КП И СЦ ОСН.К. |
924 734,40р.
|
|

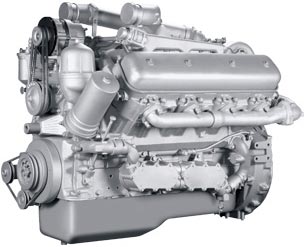

| ЯМЗ-238ДЕ-1 с КПП |
238ДЕ-1000017 |
ДВИГ.С КП 1 КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238ДЕ-10 с КПП |
238ДЕ-1000026 |
ДВИГ.С КП 10КОМПЛ. |
1 202 560,80р.
|
|
| ЯМЗ-238ДЕ-10 без КПП |
238ДЕ-1000196 |
ДВИГ.Б/КП И СЦ 10К |
901 159,20р.
|
|
| ЯМЗ-238ДЕ-1 без КПП |
238ДЕ-1000187 |
ДВИГ.Б/КП И СЦ. 1К. |
919 207,20р.
|
|
| ЯМЗ-238ДЕ-22 без КПП |
238ДЕ-1000208 |
ДВИГ.Б/КП И СЦ 22К |
867 322,80р.
|
|
| ЯМЗ-238ДЕ2-46 с КПП |
238ДЕ2-1000016-46 |
ДВИГ.С КП 46 КОМПЛ. |
1 325 061,60р.
|
|
| ЯМЗ-238ДЕ2-50 с КПП |
238ДЕ2Э-1000016-50 |
ДВИГ.С КП 50 КОМПЛ. |
1 366 008,00р.
|
|
| ЯМЗ-238ДЕ2-1 с КПП |
238ДЕ2-1000017 |
ДВИГ.С КП 1КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238ДЕ2-8 с КПП |
238ДЕ2-1000024 |
ДВИГ.С КП 8 КОМПЛ. |
1 293 703,20р.
|
|
| ЯМЗ-238ДЕ2-19 с КПП |
238ДЕ2-1000035 |
ДВИГ.С КП 19 КОМПЛ. |
1 331 378,40р.
|
|
| ЯМЗ-238ДЕ2-21 с КПП |
238ДЕ2-1000061 |
ДВИГ.С КП 21 КОМПЛ. |
#Н/Д
|
|
| ЯМЗ-238ДЕ2-29 с КПП |
238ДЕ2-1000069 |
ДВИГ.С КП 29 КОМПЛ. |
1 341 530,40р.
|
|
| ЯМЗ-238ДЕ2-43 без КПП |
238ДЕ2-1000186-43 |
ДВИГ.Б/КП И СЦ.43 К |
1 008 432,00р.
|
|
| ЯМЗ-238ДЕ2-1 без КПП |
238ДЕ2-1000187 |
ДВИГ.Б/КП И СЦ.1 К |
1 011 703,20р.
|
|
| ЯМЗ-238ДЕ2-2 без КПП |
238ДЕ2-1000188 |
ДВИГ.Б/КП И СЦ.2 К |
1 015 087,20р.
|
|
| ЯМЗ-238ДЕ2-3 без КПП |
238ДЕ2-1000189 |
ДВИГ.Б/КП И СЦ.3 К |
1 018 132,80р.
|
|
| ЯМЗ-238ДЕ2-30 без КПП |
238ДЕ2-1000261 |
ДВИГ.Б/КП И СЦ.30 К |
1 034 601,60р.
|
|
| ЯМЗ-238ДК-1 без КПП со сц. |
238ДК-1000147 |
ДВИГ.Б/КП СО СЦ. 1К |
1 002 792,00р.
|
|
| ЯМЗ-238НД4 без КПП |
238НД4-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
936 352,80р.
|
|
| ЯМЗ-238НД4-1 без КПП |
238НД4-1000187 |
ДВИГ.Б/КП И СЦ 1К. |
944 361,60р.
|
|
| ЯМЗ-238НД4-4 без КПП |
238НД4-1000150 |
ДВИГ.Б/КП И СО СЦ 4К. |
967 034,40р.
|
|
| ЯМЗ-238НД3 без КПП |
238НД3-1000186 |
ДВИГ.Б/КП И СЦ.ОСН.К |
931 615,20р.
|
|
| ЯМЗ-238НД3-1 без КПП |
238НД3-1000187 |
ДВИГ.Б/КП И СЦ. 1К. |
933 532,80р.
|
|
| ЯМЗ-238НД5 без КПП |
238НД5-1000186 |
ДВИГ.Б/КП И СЦ О.К. |
1 082 541,60р.
|
|
| ЯМЗ-238НД6 без КПП |
238НД6-1000186 |
ДВИГ.Б/КП И СЦ О.К. |
1 012 718,40р.
|
|
| ЯМЗ-238НД7 без КПП |
238НД7-1000186 |
ДВИГ.Б/КП И СЦ О.К. |
1 020 614,40р.
|
|
| ЯМЗ-238НД8 без КПП |
238НД8-1000186 |
ДВИГ.Б/КП И СЦ О.К. |
1 029 074,40р.
|
|

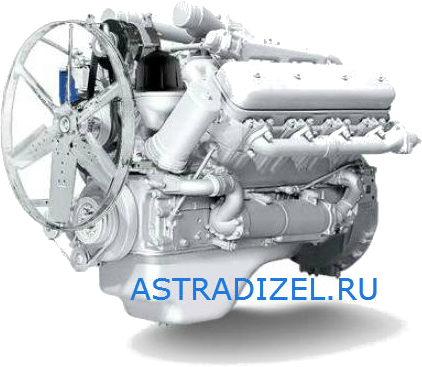

| ЯМЗ-7511.10-06 без КПП |
7511-1000186-06 |
ДВИГ.Б/КП И СЦ 6 К. |
1 151 575,20р.
|
|

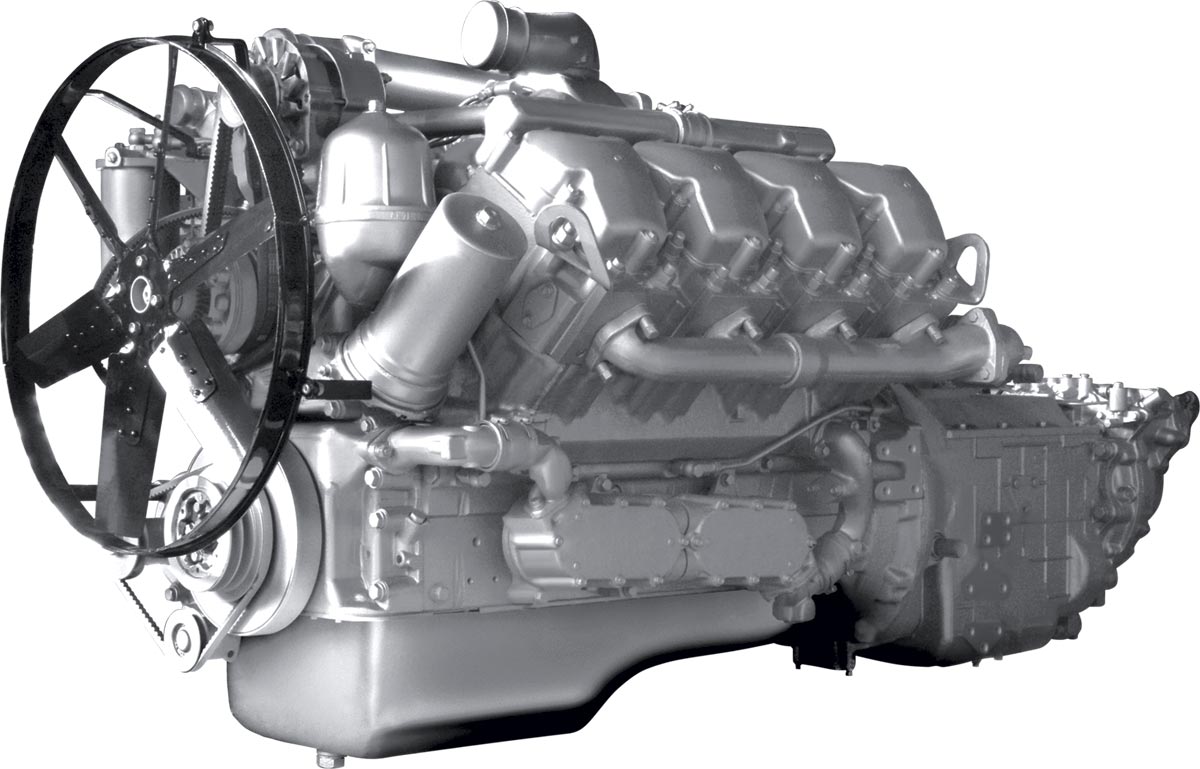

| ЯМЗ-7511.10-1 с КПП |
7511-1000016-01 |
ДВИГ.С КП 1КОМПЛ. |
1 397 366,40р.
|
|
| ЯМЗ-7511.10-36 с КПП |
7511-1000016-36 |
ДВИГ.С КП 36 КОМПЛ. |
1 407 405,60р.
|
|
| ЯМЗ-7511.10-41 с КПП |
7511-1000016-41 |
ДВИГ.С КП 41КОМПЛ. |
1 413 158,40р.
|
|
| ЯМЗ-7511.10-50 с КПП |
7511-1000016-50 |
ДВИГ.C КП И СЦ 50 К. |
1 401 991,20р.
|
|
| ЯМЗ-7511.10-10 без КПП со сц. |
7511-1000146-10 |
ДВИГ.Б/КП СО СЦ 10 К. |
1 177 632,00р.
|
|
| ЯМЗ-7511.10-06 без КПП со сц. |
7511-1000146-06 |
ДВИГ.Б/КП СО СЦ 6 К. |
1 161 727,20р.
|
|
| ЯМЗ-7511.10-34 без КПП |
7511-1000186-34 |
ДВИГАТЕЛЬ Б/КП И СЦ 34 К. |
1 146 048,00р.
|
|
| ЯМЗ-7511.10-12 без КПП |
7511-1000186-12 |
ДВИГ.Б/КП И СЦ 12 К. |
#Н/Д
|
|
| ЯМЗ-7511.10-38 без КПП |
7511-1000186-38 |
ДВИГ.Б/КП И СЦ 38 К. |
1 139 731,20р.
|
|
| ЯМЗ-7511.10-40 без КПП |
7511-1000186-40 |
ДВИГ.Б/КП И СЦ 40 К. |
1 090 324,80р.
|
|
| ЯМЗ-7511.10-43 без КПП |
7511-1000186-43 |
ДВИГ.Б/КП И СЦ 43 К. |
1 086 376,80р.
|
|
| ЯМЗ-7511.10-48 без КПП |
7511-1000186-48 |
ДВИГ.Б/КП И СЦ 48 К. |
1 149 319,20р.
|
|

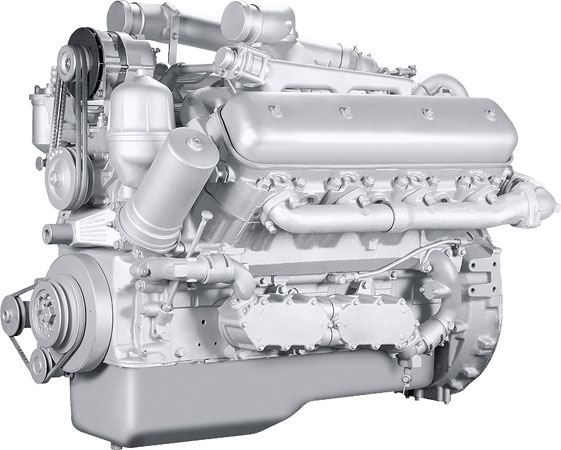

| ЯМЗ-7512.10-4 без КПП |
7512-1000186-04 |
ДВИГ.Б/КП И СЦ 4 К. |
1 157 779,20р.
|
|
| ЯМЗ-7512.10-5 без КПП |
7512-1000186-05 |
ДВИГ.Б/КП И СЦ 5 К. |
1 044 076,80р.
|
|
| ЯМЗ-7513.10-5 без КПП |
7513-1000186-05 |
ДВИГ.Б/КП И СЦ 5 К. |
1 143 002,40р.
|
|
| ЯМЗ-7514.10 без КПП |
7514-1000186 |
ДВИГ.Б/КП И СЦ ОСН К. |
#Н/Д
|
|
| ЯМЗ-7514.10-01 без КПП |
7514-1000186-01 |
ДВИГ.Б/КП И СЦ |
#Н/Д
|
|

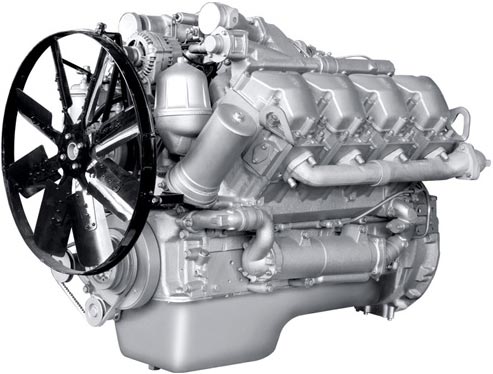

| ЯМЗ-6581-04 с КПП |
6581-1000016-04 |
ДВИГ.С КП 4 КОМПЛ. |
1 405 149,60р.
|
|
| ЯМЗ-6581-04 без КПП |
6581-1000186-04 |
ДВИГ.Б/КП И СЦ.4КОМПЛ. |
1 058 966,40р.
|
|

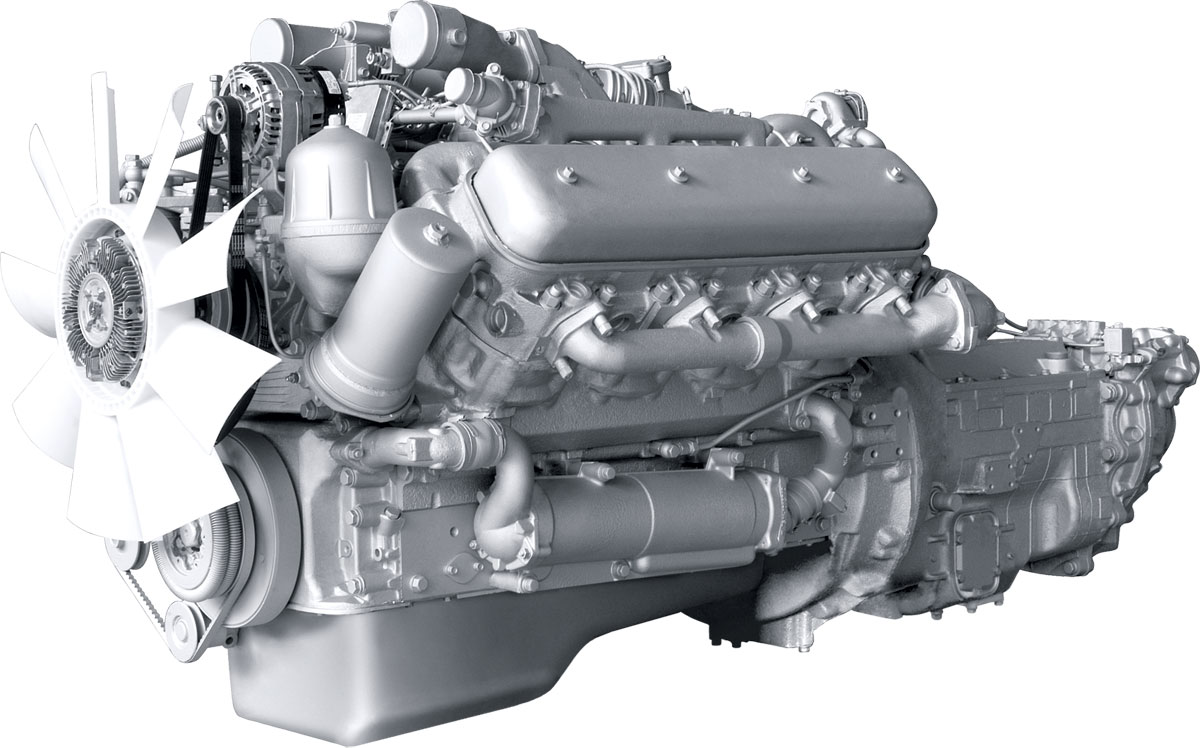

| ЯМЗ-6582 с КПП |
6582-1000016 |
ДВИГ.С КП ОСН. КОМПЛ. |
1 342 320,00р.
|
|
| ЯМЗ-6582-07 с КПП |
6582-1000016-07 |
ДВИГ.С КП 7К. |
1 343 899,20р.
|
|
| ЯМЗ-6582 без КПП |
6582-1000186 |
ДВИГ.Б/КП И СЦ.ОСН. КОМПЛ. |
1 044 528,00р.
|
|
| ЯМЗ-6582-06 без КПП |
6582-1000186-06 |
ДВИГ.Б/КП И СЦ.6КОМПЛ. |
1 036 293,60р.
|
|
| ЯМЗ-6582-12 без КПП |
6582-1000186-12 |
ДВИГ.Б/КП И СЦ.12КОМПЛ. |
1 026 705,60р.
|
|
|

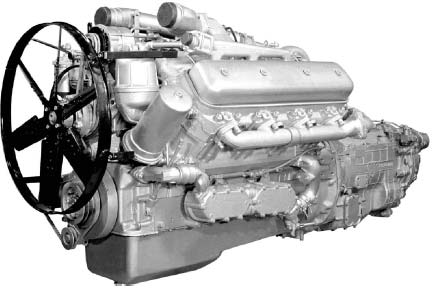

Двигатели ЯМЗ-238 турбо, класса евро-0, дизельные , шестицилиндровые, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим объемом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жидкостным охлаждением.
На двигателях ЯМЗ-238Б могут устанавливаться однодисковое сцепление ЯМЗ-238Н, двухдисковое сцепление ЯМЗ-183, восьмиступенчатые коробки переменных передач ЯМЗ-238ВУ, ЯМЗ-2381 и Механизм отбора мощности.
Двигатели ЯМЗ-238Б предназначены для использования на автомобилях, дорожно-строительной технике и путевых машинах.
Срок действия гарантии 12 месяцев с момента установки на шасси (установка на шасси должна быть не позднее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238Б-1 |
ЯМЗ-238Б-2 |
ЯМЗ-238Б-3 |
ЯМЗ-238Б-5 |
ЯМЗ-238Б-8 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
221 (300) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1180 (120) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153) |
| Сцепление |
— |
— |
— |
— |
ЯМЗ-238Н |
| КПП |
— |
— |
— |
— |
ЯМЗ-238ВУ2 |
| Габариты, мм |
1315x1045x1070 |
1275x1045x1070 |
1320x1045x1130 |
2190x1045x1125 |
| Масса, кг |
1130 |
1580 |
1530 |
| ТНВД |
807.5-40 |
| Генератор, модель |
1322.3771 или Г273 В2 |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
| Применяемость |
Путевые машины ВПР-02, ВПРС-02, ВПРС-03 (ОАО «Калугапутьмаш», ОАО «Кировский машзавод 1 Мая»); автопоезд МАЗ-54323; автомобиль МАЗ-53362 — в запчасти |
Самосвалы КрАЗ-65055, КрАЗ-65034, КрАЗ-6130С4; шасси КрАЗ-65056; седельный тягач КрАЗ-5444 — в запчасти |
Самосвал МоАЗ-7505, фронтальный погрузчик МоАЗ-40484, колесный бульдозер МоАЗ-40489 (ОАО «БелАЗ») |
Самосвал КрАЗ-6503 — в запчасти |
Автомобили, шасси «Урал-532301», «Урал-532302»; седельный тягач «Урал-542301» и их модификации |
|
| Модель |
ЯМЗ-238Б-14 |
ЯМЗ-238Б-19 |
ЯМЗ-238Б-20 |
ЯМЗ-238Б-21 |
ЯМЗ-238Б-22 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
221 (300) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1180 (120) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153) |
224 (165)* |
208 (153) |
224 (165)* |
| Сцепление |
Механизм отбора мощности |
— |
ЯМЗ-183 |
— |
— |
| КПП |
— |
ЯМЗ-238ВУ5 |
— |
— |
| Габариты, мм |
1575x1045x1070 |
1315x1045x1070 |
2195x1045x1125 |
1320x1045x1130 |
1315x1045x1070 |
| Масса, кг |
1272 |
1130 |
1530 |
1135 |
1130 |
| ТНВД |
807.5-40 |
| Генератор, модель |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
5702.3701-30 |
1322.3771 или Г273 В2 |
| Применяемость |
Путевые машины АДМ-1.5, МПГ-6 (ОАО «Тихорецкий машзавод») |
Экскаваторы ЭО-5225-06, ЭО-5225-10, ЭО-5225-13 (ОАО «ВЭКС», Воронеж) |
Автомобиль «Урал-532301» (брод 1,2 м) — в запчасти |
Трактор-бульдозер Т20.01Я (ОАО «Промтрактор», Чебоксары) |
Трактор МоАЗ-49011 (ОАО «БелАЗ») |
* Удельный расход топлива при номинальной мощности
|
| Модель |
ЯМЗ-238Б-23 |
ЯМЗ-238Б-25 |
ЯМЗ-238Б-26 |
ЯМЗ-238Б-28 |
ЯМЗ-238Б-31 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
221 (300) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1180 (120) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153) |
224 (165)* |
208 (153) |
| Сцепление |
ЯМЗ-238Н |
— |
— |
ЯМЗ-238Н |
ЯМЗ-183-15 |
| КПП |
ЯМЗ-238ВУ4 |
— |
— |
ЯМЗ-238ВУ-42 |
ЯМЗ-2381-58 |
| Габариты, мм |
2190x1045x1125 |
1280x1045x1070 |
1320x1045x1070 |
2195x1045x1125 |
| Масса, кг |
1590 |
1130 |
1135 |
1590 |
1530 |
| ТНВД |
807.5-40 |
| Генератор, модель |
1702.3771 |
1322.3771 или Г273 В2 |
1702.3771 |
4002.3771 В-80 |
| Применяемость |
Автомобиль «Урал-532301» (брод 1,2 м) — в запчасти |
Экскаватор ЕК-400 (ЕО-5221) (ОАО «МК «Кранэкс», Иваново); каток-уплотнитель РЭМ-25 (ЗАО «Раскат», Рыбинск) |
Самосвал МоАЗ-7505, фронтальный погрузчик МоАЗ-40484, колесный бульдозер МоАЗ-40489, трактор МоАЗ-49011 |
Автомобили «Урал-532301, -532361, -542301» (брод 1,2 м) — в запчасти |
Автомобили «Урал-532301, -532361», «Урал-542301» (брод 1,2 м) |
* Удельный расход топлива при номинальной мощности
| Модель |
ЯМЗ-238БВ |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
228 (310) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1207 (123) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
224 (165)* |
| Сцепление |
ЯМЗ-238Н |
| КПП |
— |
| Габариты, мм |
1445x1045x1130 |
| Масса, кг |
1260 |
| ТНВД |
807.5-40 |
| Генератор, модель |
— |
| Применяемость |
Гусеничные транспортеры-тягачи ГТ-ТМ, ГТ-ТМС, 521 М1 (ОАО «Рубцовский машиностроительный завод») |
* Удельный расход топлива при номинальной мощности
| Модель |
ЯМЗ-238БК-1 |
ЯМЗ-238БК-2 |
ЯМЗ-238БК-3 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
213 (290) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1128 (115) |
| Частота при максимальном крутящем моменте, об/мин |
1300–1500 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
216 (159)* |
| Сцепление |
Mеханизм отбора мощности с предохранительной муфтой |
— |
— |
| КПП |
— |
— |
| Габариты, мм |
2100x1045x1070 |
1410x1045x1070 |
1440x1045x1070 |
| Масса, кг |
|
1300 |
| ТНВД |
805.5-40 |
| Генератор, модель |
4008.3771-49 |
— |
| Применяемость |
Комбайны «Дон-2600», «Дон-2600Р» (ООО «КЗ «Ростсельмаш») |
Зерноуборочный комплекс КЗС-10К «Полесье», «Полесье 1218» (ПО «Гомсельмаш») |
Энергетическое средство УЭС-2-280А «Полесье» (ПО «Гомсельмаш») |
 |
Двигатели ЯМЗ-238Д, класса евро-0, дизельные , шестицилиндровые, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением.
На двигателях ЯМЗ-238Д могут устанавливаться однодисковое сцепление ЯМЗ-238Н, двухдисковое сцепление ЯМЗ-183, восьмиступенчатые коробки переменных передач ЯМЗ-238А, ЯМЗ-238ВМ, ЯМЗ-2381 и Механизм отбора мощности.
Двигатели ЯМЗ-238Д предназначены для использования на автомобилях, дорожностроительной техитке и путевых машинах.
Срок действия гарантии 12 месяцев с момента установки на шасси (установка на шасси должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238Д |
ЯМЗ-238Д |
ЯМЗ-238Д-1 |
ЯМЗ-238Д-2 |
ЯМЗ-238Д-8 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153) |
| Сцепление |
ЯМЗ-238Н |
— |
— |
— |
| КПП |
— |
— |
— |
— |
— |
| Габариты, мм |
1440x1045x1070 |
1345x1045x1070 |
1315x1045x1070 |
| Масса, кг |
1260 |
1130 |
| ТНВД |
806.5-40 |
| Генератор, модель |
1322.3771 или Г273 В2 |
1322.3771 |
1702.3771 |
| Применяемость |
Шасси МЗКТ-692378, МЗКТ-65168 — в запчасти; шасси МЗКТ-692388; самосвал МЗКТ-65158 |
Шасси МЗКТ-69251 |
Путевые машины ВПР-02, ВПРС-02 (ОАО «Калугапутьмаш», ОАО «Кировский машзавод 1 Мая»); автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти); дизель-редукторные агрегаты (ЗАО «Тюмень-судокомплект») |
Самосвалы КрАЗ-65055, КрАЗ-65032, КрАЗ-65032-043, КрАЗ-6130С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-6322; лесовозы КрАЗ-64372, КрАЗ-64372-045, КрАЗ-6133М6; седельные тягачи КрАЗ-5444, КрАЗ-64431, КрАЗ-6446 |
Самосвал КрАЗ-7133С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-635133Н2, КрАЗ-7133Н4, КрАЗ-5133В2 |
|
| Модель |
ЯМЗ-238Д-13 |
ЯМЗ-238Д-18 |
ЯМЗ-238Д-19 |
ЯМЗ-238Д-22 |
ЯМЗ-238Д-30 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
224 (165)* |
204 (150) |
208 (153) |
| Сцепление |
— |
— |
ЯМЗ-238Н |
ЯМЗ-183 |
ЯМЗ-183-10 |
| КПП |
— |
— |
ЯМЗ-238А6 |
ЯМЗ-238ВМ7 |
ЯМЗ-2381-31 |
| Габариты, мм |
1315x1045x1130 |
2385x1045x1070 |
2190x1045x1070 |
| Масса, кг |
1130 |
1135 |
1580 |
1530 |
| ТНВД |
806.5-40 |
806.16-40 |
806.5-40 |
| Генератор, модель |
6582.3701 |
4012.3771-86 |
1702.3771 |
1322.3771 |
1702.3771 |
| Применяемость |
Трелевочная машина МЛ-107 (ОАО «Курганмашзавод») |
Кран-трубоукладчик ТГ-301Я (ОАО «Промтрактор», Чебоксары) |
Спецавтомобили БАЗ-69506, БАЗ-69531 (ОАО «БЗКТ», Брянск) |
Автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти) |
Автомобили КрАЗ: самосвалы, бортовые, шасси, тягачи КрАЗ 6x4, 6x6, 8x4 (см. ЯМЗ-238Д-33) |
* Удельный расход топлива при номинальной мощности
|
| Модель |
ЯМЗ-238Д-31 |
ЯМЗ-238Д-33 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153) |
| Сцепление |
— |
ЯМЗ-183-15 |
| КПП |
— |
ЯМЗ-2381-36 |
| Габариты, мм |
1315x1045x1070 |
2190x1045x1070 |
| Масса, кг |
1130 |
1530 |
| ТНВД |
806.5-40 |
| Генератор, модель |
1702.3771 |
| Применяемость |
Автомобили КрАЗ: самосвалы, бортовые, шасси, тягачи КрАЗ 6x4, 6x6, 8x4 (см. ЯМЗ-238Д-33) |
Автомобили КрАЗ 6x4, 6x6, 8x4, в т.ч. самосвалы КрАЗ-65055.1 (2, 3), -65032.1 (2, 3, 4, 5), бортовые автомобили КрАЗ-65053, КрАЗ-6322 «Солдат», КрАЗ-5133ВЕ, -5233ВЕ; шасси КрАЗ-6322, -63221.1 (2, 3); КрАЗ 64372.1 (2) «Лесник»; тягачи КрАЗ-6133М6, -6233М6, -64431, КрАЗ-6443 «Докер», КрАЗ-6446.1 |
| Модель |
ЯМЗ-238ДК-1 |
ЯМЗ-238ДК-2 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
213 (290) |
243 (330) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1128 (115) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1300–1500 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
216 (159)* |
| Сцепление |
Mеханизм отбора мощности с предохранительной муфтой |
— |
| КПП |
— |
| Габариты, мм |
1840x1045x1070 |
1410x1045x1070 |
| Масса, кг |
1300 |
1300 |
| ТНВД |
805.5-40 |
| Генератор, модель |
4008.3771-49 |
| Применяемость |
Энергетическое средство «Дон-680М» (ООО КЗ «Ростсельмаш») |
Комбайн КЗС-12 «Полесье» (ПО «Гомсельмаш») |
| Модель |
ЯМЗ-238НДЗ |
ЯМЗ-238НДЗ-1 |
ЯМЗ-238НД4 |
ЯМЗ-238НД4-1 |
ЯМЗ-238НД4-4 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
173 (235) |
184 (250) |
| Частота вращения, об/мин |
1700 |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1108 (113) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
220 (162)* |
| Сцепление |
— |
— |
— |
— |
ЯМЗ-183 |
| КПП |
— |
— |
— |
— |
— |
| Габариты, мм |
1345x1045x1070 |
1440x1045x1070 |
| Масса, кг |
1135 |
1145 |
1240 |
| ТНВД |
805.7-30 |
805.7-40 |
| Генератор, модель |
Г287Е |
5702.3701-20 |
4012.3771-86 |
1322.3771 или Г273 В2 |
| Применяемость |
С/х трактор К-700А; колесный бульдозер К-700А-БК (ЗАО «ПТЗ», С.-Петербург) — в запчасти |
Колесные тракторы К-702МА, К-703МА и машины на их базе: погрузчик К-702МА-ПК6, дорожная машина К-702МВА-УДМ2, виброкаток К-703МА-ВК, бульдозер К-702МБА-01-БКУ, снего-очиститель К-703МА-ОС, лесопогрузчик-штабелер К-703МА-ЛТ-195, агрегат сварочный К-703МА-АС4-100 (ЗАО «ПТЗ», С.-Петербург), автогрейдер ДЗ-98В (ЗАО «ЧСДМ», Челябинск) |
С/х тракторы К-744, К-744Р; трелевочная машина К-703МА-МЛ-56 (ЗАО «ПТЗ», С.-Петербург) |
Тракторы Т-15.01Я, Т-221Я; кран-трубоукладчик ТГ-221Я; колесный погрузчик ЧЕТРА 60 (ОАО «Промтрактор», Чебоксары) |
Катера КС-101Д, КС-104-024, КС-110 (ОАО «Костромской судо-механический завод») |
* Удельный расход топлива при номинальной мощности. |
| Модель |
ЯМЗ-238НД5 |
ЯМЗ-238НД6 |
ЯМЗ-238НД7 |
ЯМЗ-238НД8 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
220 (300) |
173 (235) |
184 (250) |
220 (300) |
| Частота вращения, об/мин |
1900 |
1700 |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1280 (130) |
1108 (113) |
1280 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
220 (162)* |
215 (159)* |
| Сцепление |
— |
— |
— |
— |
| КПП |
— |
— |
— |
— |
| Габариты, мм |
1370x1045x1070 |
| Масса, кг |
1145 |
1180 |
| ТНВД |
805.7-50 |
805.7-60 |
805.7-70 |
805.7-80 |
| Генератор, модель |
5702.3701-30 |
| Применяемость |
Трактор К-744Р1 (ЗАО «ПТЗ», С.-Петербург); трактор МоАЗ-49011 |
Фронтальный погрузчик К-740 (ЗАО «ПТЗ») |
Колесные тракторы К-744А, -744-04 «Кировец» (ЗАО «ПТЗ») |
Колесный трактор К-744Р1 «Кировец» (ЗАО «ПТЗ») |
* Удельный расход топлива при номинальной мощности.
|
Двигатели ЯМЗ-238БЕ, класса евро-1, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели 238БЕ предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-238БЕ устанавливается двухдисковое сцепление ЯМЗ-183 и девятиступенчатая коробка переменных передач ЯМЗ-239.
Двигатель предназначен для использования на автомобилях.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238БЕ-2 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
220 (300) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1180 (120) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
206 (152) |
| Сцепление |
ЯМЗ-183 |
| КПП |
ЯМЗ-238ВК7 |
| Габариты, мм |
2260x1045x1100 |
| Масса, кг |
1580 |
 |
Двигатели ЯМЗ-238ДЕ, класса евро-1, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели 238ДЕ предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-238ДЕ устанавливается двухдисковое сцепление ЯМЗ-183 и девятиступенчатая коробка переменных передач ЯМЗ-239, ЯМЗ-238Б.
Двигатель предназначен для использования на автомобилях.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238ДЕ-1 |
ЯМЗ-238ДЕ-2 |
ЯМЗ-238ДЕ-10 |
ЯМЗ-238ДЕ-11 |
ЯМЗ-238ДЕ-12 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
206 (152) |
| Сцепление |
— |
— |
— |
ЯМЗ-183-10 |
ЯМЗ-183 |
| КПП |
— |
— |
— |
ЯМЗ-239 |
— |
| Габариты, мм |
1388X1045X1100 |
1320X1045X1100 |
2200X1045X1100 |
1388X1045X1100 |
| Масса, кг |
1180 |
1615 |
1225 |
| ТНВД |
806.5-50 |
| Генератор, модель |
— |
— |
— |
— |
— |
| Применяемость |
Автомобили, шасси МАЗ-533630-2120, МАЗ-533630-2121, МАЗ-533630-2140, МАЗ-543205-2120, МАЗ-630300-2120, МАЗ-630300-2121, МАЗ-630300-2126, МАЗ-630300-2140, МАЗ-630305-2148, МАЗ-630305-2150; седельные тягачи МАЗ-642290-2120, МАЗ-642290-2122; самосвалы МАЗ-555105-2125, МАЗ-551605-2121, МАЗ-551605-2125, МАЗ-551605-2140 и их комплектации |
Автомобиль КрАЗ-651 ОМ |
Автомобили МАЗ |
Автомобили и шасси МАЗ-631705-2112, МАЗ-631705-2122, МАЗ-631705-2132, МАЗ-631705-2143, МАЗ-631705-2163; самосвалы МАЗ-551650-2131, МАЗ-551650-2151; седельные тягачи МАЗ-642505-2121, МАЗ-642505-2132 |
Автомобили, шасси МАЗ-533630-2123, МАЗ-533630-2124, МАЗ-533630-2143, МАЗ-543240-2123, МАЗ-630300-2123, МАЗ-630300-2124, МАЗ-630300-2143, МАЗ-631705-2110, МАЗ-631705-2120, МАЗ-631705-2130, МАЗ-631705-2141, МАЗ-631705-2161; самосвалы МАЗ-551605-2142, -2124-024; седельные тягачи МАЗ-642290-2123, МАЗ-642290-2124, МАЗ-642290-2125, МАЗ-642505-2120, МАЗ-642505-2130; Лесовоз МАЗ-642550-2120 и их модификации |
|
| Модель |
ЯМЗ-238ДЕ-13 |
ЯМЗ-238ДЕ-21 |
ЯМЗ-238ДЕ-22 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1225 (125) |
| Частота при максимальном крутящем моменте, об/мин |
1200–1400 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
206 (152) |
| Сцепление |
ЯМЗ-183 |
— |
— |
| КПП |
ЯМЗ-238БЗ |
— |
— |
| Габариты, мм |
2400X1045X1100 |
1388X1045X1100 |
| Масса, кг |
1680 |
1225 |
| ТНВД |
806.5-50 |
| Генератор, модель |
1702.3771 |
4007.3771-86 |
| Применяемость |
Автомобиль КрАЗ-651 ОМ |
Зерноуборочный комбайн КЗС-1218 «Полесье» (ПО «Гомсельмаш») — в запчасти |
Зерноуборочный комбайн КЗС-1218 «Полесье» (ПО «Гомсельмаш») |
|
Двигатели ЯМЗ-238БЕ2, класса евро-2, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели 238БЕ2 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-238БЕ2 устанавливается двухдисковое сцепление ЯМЗ-183 и девятиступенчатая коробка переменных передач ЯМЗ-238ВК7.
Двигатель предназначен для использования на автомобилях.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238БЕ2-2 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
220 (300) |
| Частота вращения, об/мин |
2000 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100-1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-183 |
| КПП |
ЯМЗ-238ВК7 |
| Габариты, м |
2,26х1,045х1,10 |
| Масса, кг |
1615 |
| Генератор, модель |
1702.3771 |
| ТНВД |
Типа 173.6-01 |
| Применяемость |
Самосвалы КрАЗ-7133С4, КрАЗ-7133С6; седельный тягач КрАЗ-64431; шасси КрАЗ-7133Н4, КрАЗ-7133Н6 |
 |
Двигатели ЯМЗ-238ДЕ2, класса евро-2, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели 238ДЕ2 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-238ДЕ2 устанавливается двухдисковое сцепление ЯМЗ-183 и девятиступенчатая коробка переменных передач ЯМЗ-239, ЯМЗ-330, ЯМЗ-238ВМ, ЯМЗ-2381.
Двигатель предназначен для использования на автомобилях.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-238ДЕ2-1 |
ЯМЗ-238ДЕ2-2 |
ЯМЗ-238ДЕ2-3 |
ЯМЗ-238ДЕ2-5 |
ЯМЗ-238ДЕ2-6 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-183 |
| КПП |
ЯМЗ-238ВМ7 |
ЯМЗ-238ВК7 |
ЯМЗ-238ВМ7 |
— |
ЯМЗ-238БЗ |
| Габариты, мм |
2260x1045x1100 |
1260x1045x1100 |
2450x1045x1100 |
| Масса, кг |
1615 |
1615 |
1585 |
1225 |
1680 |
| ТНВД |
173.5-11 |
173.6-11 |
173.5-11 |
173.5-11 |
173.6-11 |
| Генератор, модель |
1322.3771 |
1702.3771 |
1322.3771 |
1322.3771 |
1702.3771 |
| Применяемость |
Автомобили, шасси МАЗ-533605-020, МАЗ-533605-021, МАЗ-533605-040, МАЗ-630305-020, МАЗ-630305-021, МАЗ-630305-040, МАЗ-630305-226, МАЗ-630305-248, МАЗ-630305-250; седельные тягачи МАЗ-543205-020, МАЗ-642205-020; самосвалы МАЗ-551605-221, МАЗ-551605-225, МАЗ-551605-240, МАЗ-555105-225; лесовозы, сортиментовозы МАЗ-543205-020, МАЗ-641705-220, МАЗ-630305-226 и их модификации |
Самосвал КрАЗ-7133С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-6351ЗЗН2, КрАЗ-7133Н4, КрАЗ-5133В2 |
Автомобили, шасси МАЗ-533605-020, МАЗ-533605-021, МАЗ-533605-040, МАЗ-630305-020, МАЗ-630305-021, МАЗ-630305-040, МАЗ-630305-226, МАЗ-630305-248, МАЗ-630305-250; седельные тягачи МАЗ-543205-020, МАЗ-642205-020; самосвалы МАЗ-551605-221, МАЗ-551605-225, МАЗ-551605-240, МАЗ-555105-225; лесовозы, сортиментовозы МАЗ-543205-020, МАЗ-641705-220, МАЗ-630305-226 и их модификации |
Автомобили, шасси МАЗ-630305-023, МАЗ-630305-024, МАЗ-630305-043, МАЗ-631705-210, МАЗ-631705-220, МАЗ-631705-230, МАЗ-631705-241, МАЗ-631705-261; седельные тягачи МАЗ-642205-023, МАЗ-642205-024, МАЗ-642205-025, МАЗ-642505-220, МАЗ-642505-230 |
Самосвалы КрАЗ-65055, КрАЗ-65032, КрАЗ-65032-043, КрАЗ-6130С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-6322; лесовозы КрАЗ-64372, КрАЗ-64372-045, КрАЗ-6133М6; седельные тягачи КрАЗ-5444, КрАЗ-64431, КрАЗ-6446 |
|
| Модель |
ЯМЗ-238ДЕ2-8 |
ЯМЗ-238ДЕ2-11 |
ЯМЗ-238ДЕ2-16 |
ЯМЗ-238ДЕ2-19 |
ЯМЗ-238ДЕ2-20 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-183 |
ЯМЗ-183-35 |
ЯМЗ-183-15 |
ЯМЗ-183-15 |
| КПП |
ЯМЗ-239 |
ЯМЗ-330-01 |
ЯМЗ-239-23 или ЯМЗ-239-13* |
ЯМЗ-2381-06 |
ЯМЗ-239-22 или ЯМЗ-239-12* |
| Габариты, мм |
2260x1045x1100 |
2255x1045x1100 |
2260x1045x1100 |
| Масса, кг |
1650 |
1585 |
1650 |
| ТНВД |
173.5-11 |
173.5-30 |
| Генератор, модель |
1322.3771 |
— |
| Применяемость |
Автомобили МАЗ-631705-212, МАЗ-631705-024, МАЗ-631705-222, МАЗ-631705-232, МАЗ-631705-243, МАЗ-631705-263; седельные тягачи МАЗ-642505-221, МАЗ-642505-232; самосвалы МАЗ-551650-231, МАЗ-551650-251 |
Седельные тягачи МАЗ-642505-221, МАЗ-642505-232 |
Автомобили МАЗ: бортовые МАЗ-530905-225-055/056; шасси МАЗ-631705-244/264/370 в герметичном исполнении |
Автомобили МАЗ: бортовые МАЗ-533605-220/221; МАЗ-630305-220/221; седельные тягачи МАЗ-543205-220/226, МАЗ-642205-220/222; самосвалы МАЗ-551605-271/273/275/280; шасси МАЗ-551602-247, МАЗ-630305-241/249/250 |
Автомобили МАЗ: бортовые МАЗ-530905-225; МАЗ-631705-222/233; седельные тягачи МАЗ-642505-221/233; самосвалы МАЗ-651705-282; шасси МАЗ-631705-244/264/370 |
* Коробка передач с двухконусными синхронизаторами
|
| Модель |
ЯМЗ-238ДЕ2-21 |
ЯМЗ-238ДЕ2-22 |
ЯМЗ-238ДЕ2-33 |
ЯМЗ-238ДЕ2-36 |
ЯМЗ-238ДЕ2-37 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-183-10 |
ЯМЗ-183-15 |
— |
— |
| КПП |
ЯМЗ-2381-31 |
ЯМЗ-2381-07 |
ЯМЗ-2381-36 |
— |
— |
| Габариты, мм |
2260x1045x1100 |
1388x1045x1100 |
| Масса, кг |
1585 |
1215 |
| ТНВД |
173.5-30 |
| Генератор, модель |
1702.3771 |
— |
9422.3701-03 |
— |
4007.3771-86 |
| Применяемость |
Автомобили КрАЗ 6x4, 6x6, 8x4: самосвалы КрАЗ-65055, -65032, -6230С4, КрАЗ-7133С4; бортовые автомобили КрАЗ-65053, КрАЗ-6322, КрАЗ-5133ВЕ, -5233ВЕ; шасси КрАЗ-6322, -63221, КрАЗ-7133Н4, КрАЗ 64372; тягачи КрАЗ-6133М6, -6233М6, -64431, КрАЗ-6443, КрАЗ-6446 |
Автомобили МАЗ: бортовые, шасси МАЗ-551602-247, МАЗ-630305-247 (с торцевыми шлицами под отбор мощности) |
(замена ЯМЗ-238ДЕ2-32) Автомобили КрАЗ (см. ЯМЗ-238ДЕ2-21) |
Автомобили МАЗ-6430 под КП Eaton |
Зерноуборочный комбайн Acros 590 Plus (ООО КЗ «Ростсельмаш») |
|
| Модель |
ЯМЗ-238ДЕ2-38 |
ЯМЗ-238ДЕ2-39 |
ЯМЗ-238ДЕ2-40 |
ЯМЗ-238ДЕ2-41 |
ЯМЗ-238ДЕ2-42 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-183-15 |
ЯМЗ-183-40 |
ЯМЗ-183-15 |
| КПП |
ЯМЗ-2381-06 |
ЯМЗ-2381-07 |
ЯМЗ-239-22 или ЯМЗ-239-12* |
— |
ЯМЗ-2381-06 |
| Габариты, мм |
2260x1045x1100 |
1388x1045x1100 |
2260x1045x1100 |
| Масса, кг |
1585 |
1650 |
1260 |
1585 |
| ТНВД |
173.5-30 |
| Генератор, модель |
— |
| Применяемость |
Автомобили МАЗ: шасси МАЗ-533605; -630305; самосвалы МАЗ-551605, -555105; седельные тягачи МАЗ-543205, -642205; лесовозы МАЗ-543205, -641705, -630305 и их модификации |
Автомобили, шасси МАЗ-551602-247, МАЗ-630305-247 (с торцевыми шлицами под отбор мощности) |
Автомобили МАЗ (см. ЯМЗ-238ДЕ2-20) |
Автомобили МАЗ: бортовые, шасси МАЗ-630305, МАЗ-631705; седельные тягачи МАЗ-642205, МАЗ-642505 |
Тягачи МЗКТ 6x6 МЗКТ-690610 |
* Коробка передач с двухконусными синхронизаторами
|
| Модель |
ЯМЗ-238ДЕ2-43 |
ЯМЗ-238ДЕ2-46 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
243 (330) |
| Частота вращения, об/мин |
2100 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
— |
ЯМЗ-183-15 |
— |
| КПП |
— |
ЯМЗ-2381-36 |
— |
| Габариты, мм |
1388/1045/1100 |
2260/1045/1100 |
1388/1045/1100 |
| Масса, кг |
1215 |
1585 |
1215 |
| ТНВД |
173.5-30 |
| Генератор, модель |
— |
9422.3701-03 |
| Применяемость |
Автомобили МАЗ выпуска до 01.04.2010 г. — в запчасти |
(замена ЯМЗ-238ДЕ2-29) Автомобили КрАЗ 6x4, 6x6, 8x4: самосвалы КрАЗ-65055.1 (2, 3), -65032.1 (2, 3, 4, 5), -6230С4, КрАЗ-7133С4.1 (2) «Бригадир»; бортовые автомобили КрАЗ-65053, КрАЗ-6322 «Солдат», КрАЗ-5133ВЕ, -5233ВЕ; шасси КрАЗ-6322, -63221.1 (2, 3), КрАЗ-7133Н4, КрАЗ 64372.1 (2) «Лесник»; тягачи КрАЗ-6133М6, -6233М6, -64431, КрАЗ-6443 «Докер», КрАЗ-6446.1 (2) |
Автомобили КрАЗ (замена ЯМЗ-238ДЕ2-2) КрАЗ-7133Н4; КрАЗ-65053 |
 |

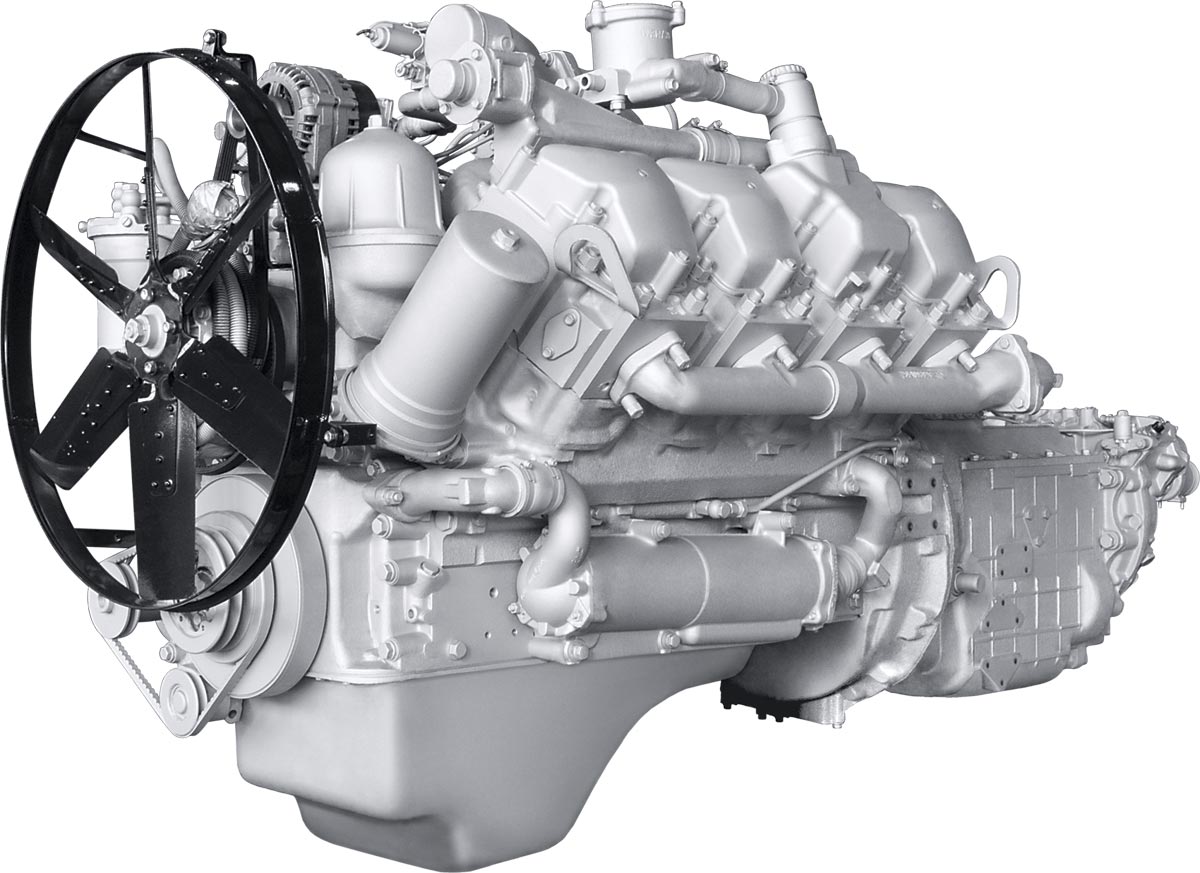

Двигатели ЯМЗ-7511, класса евро-2, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели ЯМЗ-7511 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-7511 устанавливается двухдисковое сцепление ЯМЗ-184 и девятиступенчатая коробка переменных передач ЯМЗ-239.
Двигатель предназначен для использования на автомобилях.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-7511.10 |
ЯМЗ-7511.10-01 |
ЯМЗ-7511.10-02 |
ЯМЗ-7511.10-06 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
294 (400) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1715 (175) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-184 |
— |
| КПП |
ЯМЗ-239 |
— |
— |
— |
| Габариты, мм |
2300x1045x1100 |
1425x1045x1100 |
| Масса, кг |
1685 |
1650 |
1295 |
1260 |
1215 |
| ТНВД |
175.5-01 |
| Генератор, модель |
6582.3701-03 или 3112.3771 |
| Применяемость |
Автомобили МАЗ |
Бортовые автомобили, шасси МАЗ-533608-023, МАЗ-533608-024, МАЗ-533608-040, МАЗ-630308-023, МАЗ-630308-024, МАЗ-630308-043, МАЗ-631708-012, МАЗ-631708-022, МАЗ-631708-031, МАЗ-631708-042, МАЗ-631708-063, МАЗ-631708-224; седельные тягачи МАЗ-543208-027, МАЗ-544008-020-020, МАЗ-544008-020-021, МАЗ-642208-026, МАЗ-642208-027, МАЗ-642208-028, МАЗ-642508-021, МАЗ-642508-031, МАЗ-640308-020-010, МАЗ-640308-020-020; лесовозы, сортиментовозы МАЗ-641708-224, МАЗ-63Q308-229 |
Бортовые автомобили, шасси МАЗ-533608-020, МАЗ-533608-021, МАЗ-533608-043, МАЗ-630308-020, МАЗ-630308-021, МАЗ-630308-040, МАЗ-631708-010, МАЗ-631708-020, МАЗ-631708-030, МАЗ-631708-041, МАЗ-631708-061; седельные тягачи МАЗ-543208-0204, МАЗ-544008-030-020, МАЗ-544008-030-021, МАЗ-642208-020, МАЗ-642208-022, МАЗ-640308-020-010, МАЗ-640308-020-020; лесовозы, сортиментовозы МАЗ-641708-220, МАЗ-630308-226 |
Бортовые автомобили, шасси МАЗ-533608-020, МАЗ-533608-021, МАЗ-533608-043, МАЗ-630308-020, МАЗ-630308-021, МАЗ-630308-040, МАЗ-631708-010, МАЗ-631708-020, МАЗ-631708-030, МАЗ-631708-041, МАЗ-631708-061; седельные тягачи МАЗ-543208-0204, МАЗ-544008-030-020, МАЗ-544008-030-021, МАЗ-642208-020, МАЗ-642208-022, МАЗ-640308-020-010, МАЗ-640308-020-020; лесовозы, сортиментовозы МАЗ-641708-220, МАЗ-630308-226; шасси МЗКТ-65271; автомобиль МЗКТ-652511 |
Шасси МЗКТ-8021, МЗКТ-80211 |
|
| Модель |
ЯМЗ-7511.10-10 |
ЯМЗ-7511.10-11 |
ЯМЗ-7511.10-18 |
ЯМЗ-7511.10-18 |
ЯМЗ-7511.10-20 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
294 (400) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1715 (175) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
Mеханизм отбора мощности со сцеплением ЯМЗ-184 |
ЯМЗ-184 |
— |
ЯМЗ-184 |
| КПП |
ЯМЗ-2393-03 |
— |
— |
ЯМЗ-330-01 |
| Габариты, мм |
1685x1045x1100 |
2300x1045x1100 |
1425x1045x1150 |
2295x1045x1150 |
| Масса, кг |
1345 |
1685 |
1250 |
1295 |
1685 |
| Генератор, модель |
6582.3701-03 или 3112.3771 |
| ТНВД |
175.5-01 |
| Применяемость |
Фрезернороторный снегоочиститель КО-816-1 (ОАО «Севдормаш») |
Колесные шасси БАЗ-69090, БАЗ-690902 (ОАО «БЗКТ») |
Трактор ДЭТ-320Б1Р2 (ООО «ЧТЗ-Уралтрак») |
Шасси МЗКТ-65272 |
Седельные тягачи МАЗ-642208-026, МАЗ-642208-027, МАЗ-642208-028, МАЗ-642508-021, МАЗ-642508-031, МАЗ-640308-020-010, МАЗ-640308-020-020 |
|
| Модель |
ЯМЗ-7511.10-34 |
ЯМЗ-75117.10-35 |
ЯМЗ-7511.10-36 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
294 (400) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1715 (175) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-184 |
— |
ЯМЗ-184 |
ЯМЗ-184-15 |
— |
| КПП |
— |
— |
— |
ЯМЗ-239-22 или ЯМЗ-239-12** |
— |
| Габариты, мм |
1425x1045x1150 |
1425x1045x1150 |
2300x1045x1150 |
1425x1045x1150 |
| Масса, кг |
1295 |
1250 |
1295 |
1685 |
1250 |
| ТНВД |
175.5-40 |
| Генератор, модель |
6582.3701-03 или 3112.3771 |
— |
7762.3701-03 или 4512.3771 |
| Применяемость |
Автомобили МЗКТ (см. ЯМЗ-7511.10-06) |
Шасси МЗКТ-8021-02, МЗКТ-80211-02 (в тропическом исполнении) |
Автомобили МАЗ: бортовые МАЗ-630308-223/224; МАЗ-631208-020-010; МАЗ-631708-222/233; седельные тягачи МАЗ-6422А8-230; -642208-232; МАЗ-64208-221/233; самосвалы МАЗ-551608-236, МАЗ-650108-220/270-021 шасси МАЗ-630308-244, МАЗ-631208-040-012, МАЗ-631708-244/264; лесовозы, сортиментовозы МАЗ-641808-220/221-011 |
Бортовые автомобили МАЗ-631208-070-010 — под КП ZF; седельные тягачи МАЗ-544008-060-030/031, МАЗ-643008-060-010/020 — под КП ZF |
** Коробка передач с двухконусными синхронизаторами
|
| Модель |
ЯМЗ-7511.10-40 |
ЯМЗ-7511.10-41 |
ЯМЗ-7511.10-43 |
|
| Число и расположение цилиндров |
V8 |
|
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
294 (400) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1715 (175) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
215 (158)* |
195 (143) |
215 (158)* |
| Сцепление |
— |
ЯМЗ-184 |
— |
| КПП |
— |
ЯМЗ-2393-03 |
— |
| Габариты, мм |
1425x1045x1150 |
2300x1045x1100 |
1290x1045x1150 |
| Масса, кг |
1250 |
1685 |
1250 |
| ТНВД |
175.5-40 |
175.5-40 |
175.5-40 |
| Генератор, модель |
4007.3771-86 |
6582.3701-03 или 3112.3771 |
4007.3771-86 |
| Применяемость |
Зерноуборочный комбайн РСМ-181 (ООО КЗ «Ростсельмаш») |
(замена ЯМЗ-7511.10-11) Колесные шасси БАЗ-69090, -690902 (ОАО «БЗКТ») |
Кормоуборочный комбайн РСМ-1401 (ООО КЗ «Ростсельмаш») |
* Удельный расход топлива при номинальной мощности
 |
Двигатели ЯМЗ-7512, по выбросам вредных веществ соответствуют Правилам ЕЭК ООН №49-02В; №24-03 — Евро-2, Правилам №96-01, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели ЯМЗ-7512 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.
На двигателях ЯМЗ-7512 устанавливается двухдисковое сцепление ЯМЗ-184 .
Двигатели предназначены для установки на самосвалы МЗКТ, МоАЗ; погрузчики МоАЗ; кормоуборочный комплекс КВК-800 «Полесье» (ПО «Гомсельмаш»).
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ). |
| Модель |
ЯМЗ-7512.10-02 |
ЯМЗ-7512.10-04 |
ЯМЗ-7512.10-05 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
264 (360) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1570 (160) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
215 (158)* |
| Сцепление |
ЯМЗ-184 |
|
| КПП |
|
| Габариты, мм |
1425x1045x1100 |
| Масса, кг |
1260 |
1215 |
| ТНВД |
175.5-11 |
| Генератор, модель |
6582.3701-03 или 3112.3771 |
| Применяемость |
Самосвал МЗКТ-65151 |
Самосвал типа МоАЗ-75051; погрузчик МоАЗ-4048 |
Кормоуборочный комплекс КВК-800 «Полесье» (ПО «Гомсельмаш») |
* Удельный расход топлива при номинальной мощности
| Наименование показателя |
ЯМЗ-7513.10-03 |
ЯМЗ-7513.10-04 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Степень сжатия |
16,5 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
309 (420) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1765 (180) |
| Частота при максимальном крутящем моменте, об/мин |
1100–1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
195 (143) |
| Сцепление |
ЯМЗ-184-15 |
— |
| КПП |
ЯМЗ-239-20 или ЯМЗ-239-19** |
- |
| Габариты, мм |
2300x1045x1100 |
| Масса, кг |
1685 |
1215 |
| ТНВД |
175.5-50 |
| Генератор, модель |
6582.3701-03 или 3112.3771 |
— |
| Применяемость |
Шасси МЗКТ-65272; седельный тягач МЗКТ-74181. |
Шасси МЗКТ-600100, МЗКТ-6922 (в герметичном исполнении) |
** Коробка передач с двухконусными синхронизаторами
| Модель |
ЯМЗ-7514.10 |
ЯМЗ-7514.10-01 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Мощность, кВт (л.с.) |
286,7 (390) |
| Частота вращения, об/мин |
1500 |
| Максимальный крутящий момент, Н·м (кгс·м) |
— |
— |
| Частота при максимальном крутящем моменте, об/мин |
— |
— |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
208 (153)* |
| Сцепление |
— |
— |
| КПП |
— |
— |
| Габариты, мм |
1400x1045x1100 |
1425x1045x1100 |
| Масса, кг |
1230 |
| ТНВД |
175.5-70 |
| Генератор, модель |
1322.3771 или Г273 В2 |
1322.3771 или Г273 В2 |
| Применяемость |
Дизельные электростанции мощностью 200 кВт различных производителей |
Дизельные электроагрегаты АД-200 мощностью 200 кВт производства ОАО «Автодизель» (ЯМЗ), ОАО «Барнаултрансмаш» |
* Удельный расход топлива при номинальной мощности
 |
Двигатели ЯМЗ-6581, по выбросам вредных веществ соответствуют Правилам ЕЭК ООН №49-04А; №24-03 — Евро-3, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели ЯМЗ-6581 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.На двигателях семейства ЯМЗ-6581 установлена система топливоподачи производства ОАО «ЯЗДА» Группы ГАЗ: топливный насос высокого давления типа «Компакт-40» с микропроцессорным электронным блоком управления, комплектом датчиков: частоты вращения коленчатого вала, давления и температуры надувочного воздуха, температуры охлаждающей жидкости, температуры топлива, засоренности воздушного фильтра.
На двигателях ЯМЗ-6581 устанавливается двухдисковое сцепление ЯМЗ-184 и девятиступенчатая коробка переменных передач ЯМЗ-239.
Двигатели предназначены для для установки на тяжелые коммерческие автомобили МАЗ, «Урал», КрАЗ, МЗКТ.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ).
Ресурс до капитального ремонта — 15000 часов или 1000000 км пробега; гарантийный ресурс 100000 км пробега.
|
| Модель |
ЯМЗ-6581.10-04 |
ЯМЗ-6581.10-04 |
ЯМЗ-6581.10-06 |
ЯМЗ-6581.10-07 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Степень сжатия |
17,5 |
| Мощность, кВт (л.с.) |
294 (400) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1766 (180) |
| Частота при максимальном крутящем моменте, об/мин |
1100-1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
200 (147) |
| Сцепление |
ЯМЗ-184-15 |
— |
ЯМЗ-184-15 |
— |
| КПП |
ЯМЗ-239-22 |
— |
ЯМЗ-239-23 |
— |
| Габариты, мм |
2300x1045x1100 |
1425x1045x1100 |
| Масса, кг |
1645 |
1235 |
| ТНВД |
179.2-10 |
| Применяемость |
Автомобили МАЗ с колесной формулой 4x2, 6x4, 6x6; автопоезда на их базе полной массой до 65 т.; бортовые автомобили МАЗ-6312А8-320-010, МАЗ-6312А8-320-015, седельные тягачи МАЗ-6422А8-330; самосвалы МАЗ-5516А8-336, МАЗ-6501А8-320-021, шасси МАЗ-6303А8-343, МАЗ-6312А8-325 |
Бортовые автомобили МАЗ-6312А8-360-010, МАЗ-6312А8-360-015; самосвалы МАЗ-6501А8-370-021; седельные тягачи МАЗ-5440А8-360-030, МАЗ-5440А8-360-031, МАЗ-6422А8-320-050, МАЗ-6430А8-360-010, МАЗ-6430А8-360-020; шасси МАЗ-6303А8-343, МАЗ-6312А8-365, МАЗ-6312А8-375 |
Бортовые автомобили, тягачи, самосвалы, спецшасси, лесовозные тягачи КрАЗ 6x4, 6x6, 8x4, автопоезда на их базе полной массой до 61 т. |
Автомобили МАЗ с колесной формулой 4x2, 6x4, 6x6, автопоезда на их базе полной массой до 65 т. |
Особенности конструкции
Система топливоподачи
Система топливоподачи производства ОАО «ЯЗДА»: топливный насос высокого давления (ТНВД) типа «Компакт-40» с электронной системой управления ЭСУ-1А, включающей:
- микропроцессорный электронный блок управления М230.ЕЗ от бортовой системы питания 24 (28) В;
- комплект датчиков:
- частоты вращения коленчатого вала (2 шт., в т.ч. резервный),
- давления и температуры надувочного воздуха,
- температуры охлаждающей жидкости,
- температуры топлива,
- положения педали подачи топлива для ЯМЗ-6583.10 (устанавливается потребителем),
- давления и температуры масла,
- жгут электрический, закрепленный на двигателе.
На двигателях установлены:
- замкнутая система принудительной вентиляции картера;
- заслонка аварийного останова с механизмом управления;
- компакт-генератор мощностью 2 кВт, напряжением 28 В с поликлиновым ремнем модель 3252.3771-50 (80 А);
- фильтр тонкой очистки топлива увеличенного объема;
- термостаты с твердым наполнителем с клапаном в дренажном отверстии.
 |
Двигатели ЯМЗ-6582, по выбросам вредных веществ соответствуют Правилам ЕЭК ООН №49-04А; №24-03 — Евро-3, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели ЯМЗ-6581 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.На двигателях семейства ЯМЗ-6582 установлена система топливоподачи производства ОАО «ЯЗДА» Группы ГАЗ: топливный насос высокого давления типа «Компакт-40» с микропроцессорным электронным блоком управления, комплектом датчиков: частоты вращения коленчатого вала, давления и температуры надувочного воздуха, температуры охлаждающей жидкости, температуры топлива, засоренности воздушного фильтра.
На двигателях ЯМЗ-6582 устанавливается двухдисковое сцепление ЯМЗ-184 и девятиступенчатая коробка переменных передач ЯМЗ-239, ЯМЗ-2381.
Двигатели предназначены для для установки на тяжелые коммерческие автомобили МАЗ, «Урал», КрАЗ, МЗКТ.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ).
Ресурс до капитального ремонта — 15000 часов или 1000000 км пробега; гарантийный ресурс 100000 км пробега.
|
| Модель |
ЯМЗ-6582.10 |
ЯМЗ-6582.10-01 |
ЯМЗ-6582.10-02 |
ЯМЗ-6582.10-03 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Степень сжатия |
17,5 |
| Мощность, кВт (л.с.) |
242,6 (330) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1274 (130) |
1520 (155) |
| Частота при максимальном крутящем моменте, об/мин |
1100-1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
200 (147) |
| Сцепление |
ЯМЗ-183-15 |
ЯМЗ-183-15 |
ЯМЗ-184-15 |
— |
ЯМЗ-184-35 |
| КПП |
ЯМЗ-2381-06 |
ЯМЗ-2381-07 с торцевым отбором мощности |
ЯМЗ-239-22 или ЯМЗ-239-12** |
— |
ЯМЗ-239-32 |
| Габариты, мм |
2260x1045x1100 |
1388x1045x1100 |
2260x1045x1150 |
| Масса, кг |
1645 |
1660 |
1240 |
1660 |
| ТНВД |
179.2-20 |
179.2-40 |
| Применяемость |
Автомобили МАЗ с колесной формулой 4x2, 4x4, 6x4, 6x6; автопоезда на их базе полной массой до 48 т; бортовые автомобили МАЗ-5336А5-320, МАЗ-5336А5-321, МАЗ-6303А5-321; седельные тягачи МАЗ-6422А5-320; самосвалы МАЗ-5516А5-372, МАЗ-5516А5-375, МАЗ-5516А5-381, МАЗ-5516А5-391, МАЗ-5516А5-393, МАЗ-5516А5-394, шасси МАЗ-6303А5-325, МАЗ-6312А5-325, МАЗ-5336А5-340, МАЗ-5336А5-341. |
Шасси МАЗ-6303А5-352. |
Автомобили МАЗ с колесной формулой 4x2, 4x4, 6x4, 6x6; автопоезда на из базе полной массой до 48 т; бортовые автомобили МАЗ-6312А5-320-010, МАЗ-6312А5-320-015; седельные тягачи МАЗ-6422А5-320-010, МАЗ-6422А5-320-020; шасси МАЗ-6303А5-325, МАЗ-6312А5-325. |
Автомобили МАЗ с колесной формулой 4x2, 4x4, 6x4, 6x6; автопоезда на их базе полной массой до 48 т. |
Автомобили МАЗ с колесной формулой 4x4, 6x6. |
* без кожуха вентилятора.
** коробки передач с двухконусными синхронизаторами
| Модель |
ЯМЗ-6582.10-04 |
ЯМЗ-6582.10-05 |
ЯМЗ-6582.10-06* |
ЯМЗ-6582.10-07* |
ЯМЗ-6582.10-08* |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Степень сжатия |
17,5 |
| Мощность, кВт (л.с.) |
242,6 (330) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1520 (155) |
1274 (130) |
1520 (155) |
| Частота при максимальном крутящем моменте, об/мин |
1100-1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
200 (147) |
| Сцепление |
ЯМЗ-184 |
ЯМЗ-184-15 |
ЯМЗ-183-15 |
ЯМЗ-184-15 |
| КПП |
|
ЯМЗ-2381-06 |
ЯМЗ-2381-07 с торцевым отбором мощности |
ЯМЗ-239-22 или ЯМЗ-239-12** |
| Габариты, мм |
1388x10450x1100 |
1388x10450x1150 |
2260x1045x1100 |
| Масса, кг |
1290 |
1645 |
1660 |
| ТНВД |
179.2-40 |
179.2-20 |
179.2-40 |
| Применяемость |
Автомобили МАЗ с колесной формулой 4x2, 4x4, 6x4, 6x6; автопоезда на из базе полной массой до 48 т; бортовые автомобили МАЗ-6312А5-370-010; седельные тягачи МАЗ-6422А5-370-010, МАЗ-6422А5-370-020, самосвалы МАЗ-5516А5-371, МАЗ-5516А5-373, МАЗ-5516А5-380, шасси |
Автомобили МАЗ с колесной формулой 4x4, 6x6. |
Автомобили МАЗ. |
Шасси МАЗ-6303А5-352. |
Автомобили МАЗ. |
* без кожуха вентилятора.
** коробки передач с двухконусными синхронизаторами
Особенности конструкции
Система топливоподачи
Система топливоподачи производства ОАО «ЯЗДА»: топливный насос высокого давления (ТНВД) типа «Компакт-40» с электронной системой управления ЭСУ-1А, включающей:
- микропроцессорный электронный блок управления М230.ЕЗ от бортовой системы питания 24 (28) В;
- комплект датчиков:
- частоты вращения коленчатого вала (2 шт., в т.ч. резервный),
- давления и температуры надувочного воздуха,
- температуры охлаждающей жидкости,
- температуры топлива,
- положения педали подачи топлива для ЯМЗ-6583.10 (устанавливается потребителем),
- давления и температуры масла,
- жгут электрический, закрепленный на двигателе.
На двигателях установлены:
- замкнутая система принудительной вентиляции картера;
- заслонка аварийного останова с механизмом управления;
- компакт-генератор мощностью 2 кВт, напряжением 28 В с поликлиновым ремнем модель 3252.3771-50 (80 А);
- фильтр тонкой очистки топлива увеличенного объема;
- термостаты с твердым наполнителем с клапаном в дренажном отверстии.
 |
Двигатели ЯМЗ-6583, по выбросам вредных веществ соответствуют Правилам ЕЭК ООН №49-04А; №24-03 — Евро-3, дизельный , восьмицилиндровый, с v-образным расположением цилиндров, размерностью SxD=130x140mm, рабочим обьёмом 14,86л, с непосредственным впрыском топлива, с турбонаддувом, с жикостным охлажением, на двигателях устанавливлен жидкостно-маслянный теплообменник, двигатели ЯМЗ-6583 предусматривают установку охладителя надувочного воздуха типа "воздух-воздух" на изделиях.На двигателях семейства ЯМЗ-6582 установлена система топливоподачи производства ОАО «ЯЗДА» Группы ГАЗ: топливный насос высокого давления типа «Компакт-40» с микропроцессорным электронным блоком управления, комплектом датчиков: частоты вращения коленчатого вала, давления и температуры надувочного воздуха, температуры охлаждающей жидкости, температуры топлива, засоренности воздушного фильтра.
На двигателях ЯМЗ-6583 устанавливается двухдисковое сцепление ЯМЗ-184 и девятиступенчатая коробка переменных передач ЯМЗ-239, ЯМЗ-2381.
Двигатели предназначены для для установки на тяжелые коммерческие автомобили МАЗ, «Урал», КрАЗ, МЗКТ.
Срок действия гарантии 12 месяцев с момента установки на изделие (установка на изделие должна быть не познее 6 месяцев с момента отгрузки двигателя с ЯМЗ).
Ресурс до капитального ремонта — 15000 часов или 1000000 км пробега; гарантийный ресурс 100000 км пробега.
|
| Модель |
ЯМЗ-6583.10 |
ЯМЗ-6583.10-01 |
ЯМЗ-6583.10-06 |
| Число и расположение цилиндров |
V8 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Рабочий объем цилиндров, л |
14,86 |
| Степень сжатия |
17,5 |
| Мощность, кВт (л.с.) |
264,7 (360) |
| Частота вращения, об/мин |
1900 |
| Максимальный крутящий момент, Н·м (кгс·м) |
1569 (160) |
| Частота при максимальном крутящем моменте, об/мин |
1100-1300 |
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) |
200 (147) |
| Сцепление |
ЯМЗ-184-15 |
| КПП |
ЯМЗ-2391-20 |
ЯМЗ-2391-23 |
ЯМЗ-2381-23 |
| Габариты, м |
1,388x1,045x1,150 |
| Масса, кг |
1660 |
| ТНВД |
179.2-30 |
| Применяемость |
Бортовые автомобили, тягачи, самосвалы, спецшасси, лесовозные тягачи КрАЗ 6x4, 6x6, 8x4, автопоезда на их базе общей саммой до 61 т. |
Особенности конструкции
Система топливоподачи
Система топливоподачи производства ОАО «ЯЗДА»: топливный насос высокого давления (ТНВД) типа «Компакт-40» с электронной системой управления ЭСУ-1А, включающей:
- микропроцессорный электронный блок управления М230.ЕЗ от бортовой системы питания 24 (28) В;
- комплект датчиков:
- частоты вращения коленчатого вала (2 шт., в т.ч. резервный),
- давления и температуры надувочного воздуха,
- температуры охлаждающей жидкости,
- температуры топлива,
- положения педали подачи топлива для ЯМЗ-6583.10 (устанавливается потребителем),
- давления и температуры масла,
- жгут электрический, закрепленный на двигателе.
На двигателях установлены:
- замкнутая система принудительной вентиляции картера;
- заслонка аварийного останова с механизмом управления;
- компакт-генератор мощностью 2 кВт, напряжением 28 В с поликлиновым ремнем модель 3252.3771-50 (80 А);
- фильтр тонкой очистки топлива увеличенного объема;
- термостаты с твердым наполнителем с клапаном в дренажном отверстии.
|
|
